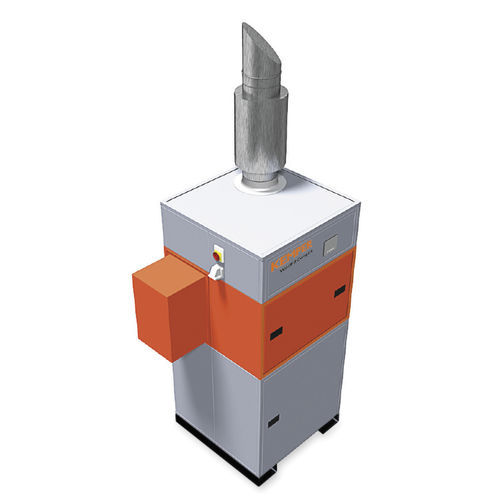

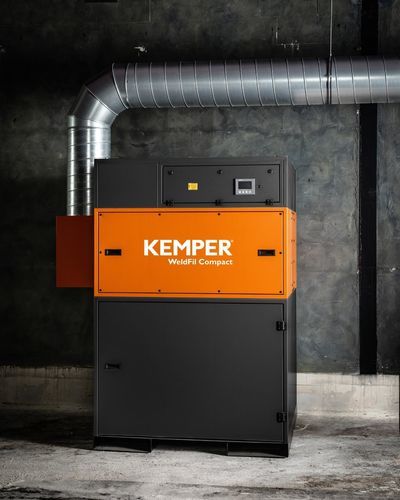

Sistema centralizado de aspiración y de filtración para humo transportable WeldFil Compact

para la industriade soldaduraláser

Descripción
La unidad de extracción de humos de soldadura WeldFil Compact es un sistema central compacto y plug-and-play diseñado para naves industriales y talleres con altos volúmenes de humo y polvo. Se entrega lista para conectar y dispone de bolsillos para carretilla elevadora y anillas de izado, pudiendo atender varias estaciones de soldadura, máquinas de corte y robots. Los cartuchos de membrana KemTex® ePTFE capturan partículas ultrafinas inferiores a 0,1 µm. La certificación W3/IFA permite su uso con aceros cromo-níquel.

Usos recomendados

• Grandes volúmenes de humo/polvo
• Talleres de soldadura y rectificado
• Centros de formación y líneas de soldadura robotizadas
• Sistemas de corte por láser, plasma y oxicorte
• Instalación exterior posible

Características destacadas
Combina un tamaño compacto con prestaciones industriales aptas para operación multiestación. Características clave:

• Fijación por aire comprimido de los contenedores para recolección de polvo sin contaminación
• Limpieza automática del filtro controlada por presión diferencial para funcionamiento continuo
• Bajas emisiones sonoras (65 dB(A))
• Ahorro de energía mediante control automático del volumen de extracción
• Control inteligente con pantalla táctil y funciones de diagnóstico
• Contactos libres de potencial para integración con equipos de terceros
• Cartuchos KemTex® ePTFE con filtración de superficie para proteger la salud de los operarios

Instalación rápida y funcionamiento continuo con elevada eficacia de filtración
Se entrega plug-and-play con bolsillos para carretilla y anillas de izado para una instalación rápida. Diseñada para uso continuo y exigente en configuraciones multiestación, con alta eficiencia de separación y gestión fiable de filtros.

Características / Especificaciones técnicas
Peso: 980 kg
Dimensiones (profundidad x anchura x altura): 1413 mm x 1413 mm x 2784 mm
Entrada de aire: 450 mm
Salida de aire: 560 mm
Volumen del contenedor de polvo: 68 L
Etapas de filtración: 1
Superficie filtrante por elemento: 20 m²
Número de elementos filtrantes: 5
Superficie filtrante total: 100 m²
Eficiencia de separación ≥: 100%
Potencia del motor: 7,5 kW
Corriente nominal: 13,7 A
Nivel de presión sonora: 65 dB(A)
Suministro de aire comprimido: 5-6 bar
Capacidad máxima del ventilador: 11000 m³/h
Presión de trabajo: 1800 Pa
Depresión mínima: 2500 Pa
Capacidad de aspiración (variante seleccionada) en m³/h: 5250-7560
Caudal volumétrico máximo: 10000 m³/h

Detalles / especificaciones

• Modelo: WeldFil Compact
• Plug-and-play, listo para conectar, con bolsillos para carretilla y anillas de izado
• Tipo de filtro: cartuchos de membrana KemTex® ePTFE (filtración de superficie), capturan partículas < 0,1 µm
• Certificación W3/IFA (apto para acero cromo-níquel)
• Limpieza automática de filtros por control de presión diferencial (funcionamiento continuo)
• Fijación neumática de los contenedores de polvo (recolección sin contaminación)
• Control inteligente con pantalla táctil y sistema de diagnóstico
• Regulación automática opcional de la potencia de extracción para ahorro energético
