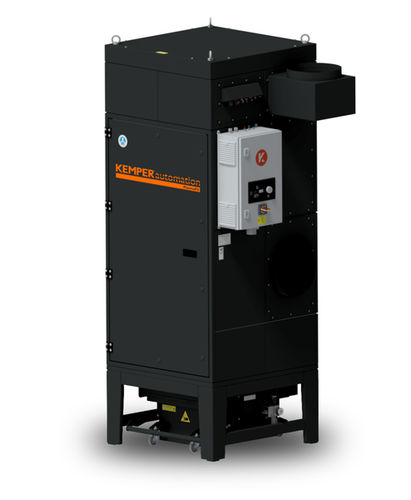

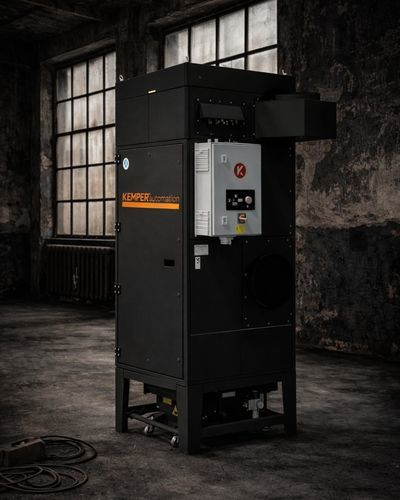

Unidad de filtración de membrana PlasmaFil

para humos de soldadurade polvoautolimpiante

Resumen
PlasmaFil es una unidad de filtración compacta, lista para usar, diseñada para la extracción de aire en procesos de corte por plasma y corte por llama. Se suministra para instalación inmediata; su diseño compacto y su gran superficie filtrante permiten una larga vida útil incluso con elevadas cargas de polvo. La unidad puede adaptarse mediante diferentes opciones de conexión de conductos y proporciona extracción eficiente de humos y polvo con alta eficiencia de separación y consumo energético controlado.

Aplicación prevista

• Extracción en procesos de corte por plasma y corte por oxicorte/llama
• Niveles medios de humos y partículas

Características clave

• Sistema de filtración Automation-Line compacto y listo para usar para una instalación y puesta en marcha rápidas
• Gran superficie filtrante para intervalos de servicio prolongados con altas cargas de polvo
• Diversas opciones de conexión de conductos para instalación personalizada
• Recogida de polvo sin contaminación mediante fijación por palanca del depósito recolector
• Control de caudal automático opcional para extracción según demanda y ahorro energético
• Limpieza automática de filtros según demanda para funcionamiento continuo

Opciones de configuración

• Variantes de capacidad de extracción (ejemplos): 2750–3900 m³/h (PE‑M), 2750–3900 m³/h (ePTFE, combinaciones limitadas), 3800–5500 m³/h (PE‑M / ePTFE según configuración)
• Tipos de ventilador: ventilador radial (estándar), ventilador radial con accionamiento directo (disponibilidad según configuración)
• Material del filtro: membrana PE‑M (estándar), membrana KemTex® ePTFE (opción)

Datos técnicos
Dimensiones:
Peso (kg): 559
Profundidad (mm): 962
Ancho (mm): 962
Altura (mm): 2650

Conexiones:
Entrada de aire (mm): 355
Salida de aire (mm): 355
Volumen del depósito recolector (L): 70

Filtro:
Etapas de filtrado: 1
Superficie filtrante (m² por elemento): 15
Número de elementos filtrantes: 4
Superficie filtrante total (m²): 60
Eficiencia de separación (% ≥): 99,9

Tecnología:
Potencia motor (kW): 4
Corriente nominal (A): 7,5
Nivel de presión sonora (dB(A)): 72
Suministro de aire comprimido (bar): 5–6

Rendimiento:
Capacidad máxima ventilador (m³/h): 5500
Presión de trabajo (Pa): 1550
Depresión mínima (Pa): 2500
Capacidad de extracción (m³/h): 2750–3900

Características / especificaciones técnicas

• Modelo: PlasmaFil
• Aplicación: extracción durante procesos de corte por plasma y corte por llama
• Sistema compacto listo para usar con gran superficie filtrante para intervalos de servicio prolongados
• Capacidad de extracción y material del filtro configurables (PE‑M o ePTFE)
• Ventilador radial estándar; otras opciones de accionamiento según configuración
• Volumen del depósito recolector: 70 L (fijación por palanca para extracción sin contaminación)
• Elementos filtrantes: 4 (15 m² cada uno), 60 m² en total; una etapa de filtrado
• Eficiencia de separación ≥ 99,9 %
• Potencia del motor: 4 kW; Corriente nominal: 7,5 A
• Nivel de presión sonora: 72 dB(A)
• Suministro de aire comprimido requerido: 5–6 bar
• Capacidad máxima del ventilador hasta 5500 m³/h; rangos típicos de extracción 2750–3900 m³/h según configuración
