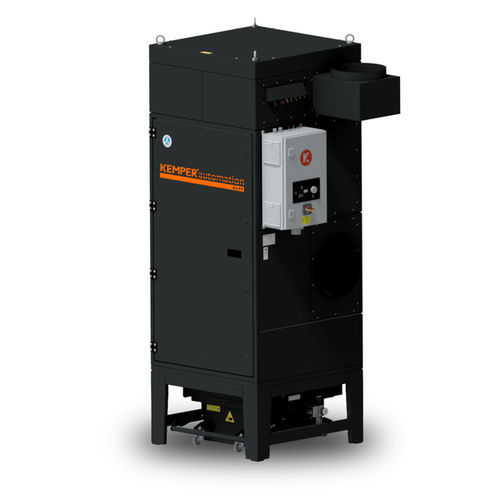

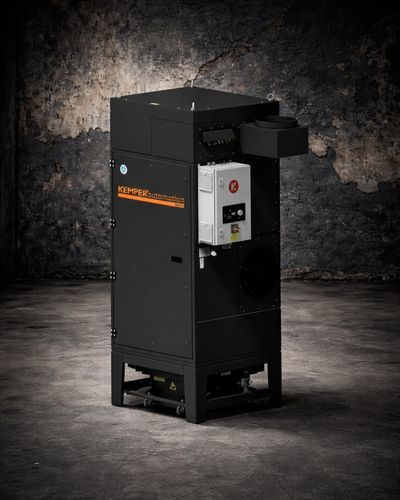

Sistema de filtración de cartucho ArcFil

de membranapara humo de soldadura

Descripción general Unidad móvil de extracción y filtración diseñada para mantener aire limpio en puestos de trabajo industriales. Indicada para humos de soldadura, polvo y vapores metálicos. La unidad ArcFil de la Automation-Line se entrega lista para usar y puede instalarse y ponerse en marcha en pocos segundos gracias a su diseño compacto. Gracias a su alta y efectiva capacidad de extracción, es especialmente adecuada para aplicaciones de soldadura robotizada en diversos procesos, incluido el soldado por láser. La unidad se conecta mediante varias opciones de conexión de conductos directamente a una campana de extracción o a una cabina láser que cubra el área de trabajo del robot para evitar la propagación de humos en el taller de producción.

Resumen / Características principales

• Particularmente adecuada para aplicaciones de soldadura robotizada
• Niveles medios de humo y polvo
• Plug-and-play, compacta, potente

Ventajas clave

• Recogida de polvo sin contaminación mediante fijación por palanca del contenedor de recogida
• Ahorros energéticos considerables con la opción de control automático de caudal (regulación de extracción según demanda)
• Funcionamiento continuo y sin interrupciones gracias a la limpieza automática de filtros según demanda
• Alta y efectiva capacidad de extracción apta para varios procesos de soldadura (incluido el soldado por láser)

Opciones / Configurador

• Capacidad de extracción (variantes disponibles): 2750 - 3900 m³/h (PE-M) — 2750 - 3900 m³/h (ePTFE) — 3800 - 5500 m³/h (PE-M) — 3800 - 5500 m³/h (ePTFE). Variante seleccionada: 2750 - 3900 m³/h ePTFE
• Opciones de material de filtro: membrana KemTex® ePTFE (seleccionada) y membrana PE-M

Notas Precio bajo petición.

Características / especificaciones técnicas

• Modelo: ArcFil
• Marca: KEMPER
• Número de artículo: 20531
• Entrada de aire (mm): 355
• Salida de aire (mm): 355
• Volumen del contenedor de polvo (L): 70
• Dimensiones (Fondo x Ancho x Alto, mm): 962 x 962 x 2650
• Peso (kg): 552
• Etapas de filtrado: 1
• Superficie filtrante por elemento (m²): 15
• Número de elementos filtrantes: 3
• Superficie filtrante total (m²): 45
• Eficiencia de separación (≥ %): 99,9
• Nivel de presión sonora (dB(A)): 72
• Suministro de aire comprimido (bar): 5-6
• Potencia motor (kW): 4
• Corriente nominal (A): 7,5
• Capacidad máxima del ventilador (m³/h): 5500
• Presión de trabajo (Pa): 1550
• Presión negativa mínima (Pa): 2500
• Capacidad de extracción (m³/h): 2750-3900
