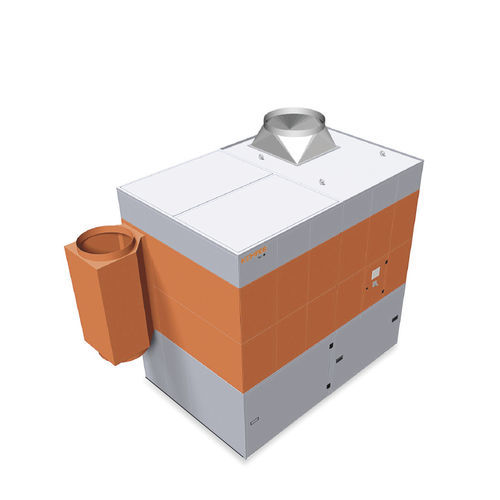

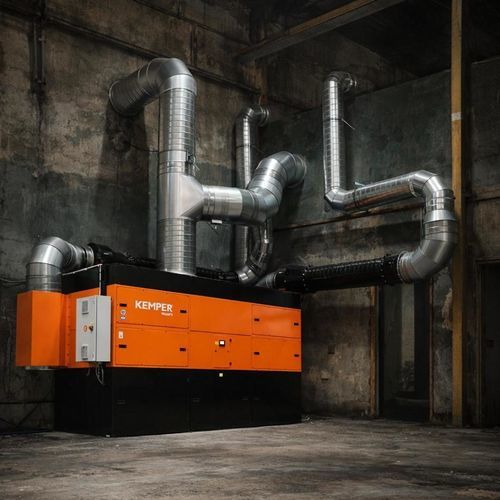

Sistema centralizado de aspiración y de filtración para humo estacionario WeldFil

para la industriade soldaduraláser

Descripción general
Unidad de extracción de humos de soldadura diseñada para múltiples puestos de trabajo y aplicaciones de elevada carga con alta capacidad de extracción

Descripción breve
Unidad central de extracción y filtrado WeldFil de diseño modular para rendimiento ampliable. Equipada con cartuchos filtrantes de membrana KemTex® ePTFE para filtración en superficie de polvo ultrafino (< 0,1 µm). Rangos de extracción configurables y control automático opcional permiten una operación eficiente en consumo energético y adecuada para uso industrial continuo.

Aplicaciones típicas

• Grandes volúmenes de humo y polvo de soldadura
• Centros de formación y líneas de soldadura robotizadas
• Sistemas de corte por láser, plasma y oxicorte
• Instalación en exterior
• Talleres de soldadura y de rectificado

Puntos destacados

• Recolección de polvo sin contaminación mediante fijación neumática de los contenedores
• Funcionamiento continuo ininterrumpido gracias a la limpieza automática del filtro controlada por presión diferencial
• Bajas emisiones sonoras (65 dB(A) nivel de presión sonora)
• Construcción modular ampliable para puestos adicionales
• Ahorro energético mediante control automático del volumen de extracción
• Operación intuitiva mediante control con pantalla táctil y sistema de diagnóstico
• Integración flexible en sistemas de terceros mediante contactos libres de potencial
• Protección del personal mediante cartuchos KemTex® ePTFE con filtración de superficie

Datos técnicos
Dimensiones:
Peso (kg): 2420
Profundidad (mm): 1864
Ancho (mm): 4239
Altura (mm): 2670

Conexiones:
Entrada de aire (mm): 1420
Salida de aire (mm): 900
Volumen del contenedor de polvo (L): 384

Filtro:
Etapas de filtración: 1
Superficie filtrante (m² por elemento): 20
Número de elementos filtrantes: 18
Superficie filtrante total (m²): 360
Eficiencia de separación (%) ≥: 99,9

Tecnología:
Potencia del motor (kW): 22
Corriente nominal (A): 40
Nivel de presión sonora (dB(A)): 65
Suministro de aire comprimido (bar): 5-6

Rendimiento:
Capacidad máxima del ventilador (m³/h): 37000
Caudal volumétrico máximo (m³/h): 37000
Presión de trabajo (Pa): 1800
Depresión mínima (Pa): 2250
Capacidad de aspiración (m³/h): 18500 - 26640 (configurable)

Características / especificaciones técnicas

• N.º de artículo (SKU): 34270
• Modelo: WeldFil
• Potencia motor: 22 kW
• Corriente nominal: 40 A
• Nivel de presión sonora: 65 dB(A)
• Peso: 2420 kg
• Dimensiones (P x A x Al): 1864 mm x 4239 mm x 2670 mm
• Entrada / salida de aire: 1420 mm / 900 mm
• Volumen del contenedor de polvo: 384 L
• Etapas de filtración: 1; Superficie por elemento: 20 m²; Nº de elementos: 18; Superficie total: 360 m²
• Eficiencia de separación: ≥ 99,9 %
• Capacidad máxima ventilador / caudal: 37.000 m³/h
• Presión de trabajo: 1.800 Pa; Depresión mínima: 2.250 Pa
• Capacidad de aspiración (ejemplo de configuración): 18.500 - 26.640 m³/h
• Tecnología de filtración: cartuchos de membrana KemTex® ePTFE para partículas < 0,1 µm
