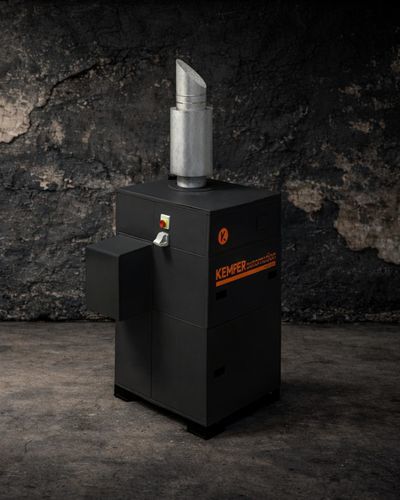

Sistema de filtración de cartucho ArcFil Pro

de membranapara humo de soldadurapara rectificadora

Descripción
Unidad de filtración móvil de alto rendimiento para la captura y filtrado de humos de soldadura en áreas de soldadura robotizada. Diseño compacto que permite una puesta en marcha rápida. Adecuada para aplicaciones de soldadura robotizada, incluido el soldado por láser. La certificación W3 (DIN EN ISO 21904) posibilita la recirculación del aire filtrado al pabellón de producción. Conexión directa a una campana o cabina que cubra el área de trabajo del robot.

Usos recomendados

• Grandes volúmenes de humo y polvo
• Talleres de soldadura y talleres de rectificado
• Centros de formación y líneas de soldadura robotizada
• Sistemas de corte por láser, plasma y oxicorte
• Instalación en exterior posible

Ventajas

• Recolección de polvo sin contaminación mediante fijación neumática de los contenedores
• Funcionamiento continuo sin interrupciones gracias a la limpieza automática del filtro controlada por presión diferencial
• Bajas emisiones de ruido (nivel de presión sonora 65 dB(A))
• Importantes ahorros energéticos con el regulador automático de potencia de aspiración (opción)
• Manejo cómodo mediante pantalla táctil con sistema de diagnóstico
• Máxima protección de los operarios con cartuchos filtrantes KemTex® de ePTFE (filtración superficial)
• Modo de recirculación posible (p. ej. para acero cromo-níquel) gracias a la certificación W3

Datos técnicos
Conexiones
Entrada de aire (mm): 450
Salida de aire (mm): 450
Volumen del contenedor de polvo (L): 192

Dimensiones
Fondo × Ancho × Alto (mm): 1864 × 1413 × 2110
Peso (kg): 790

Filtro
Etapas de filtración: 1
Superficie filtrante por cartucho (m²): 10
Eficiencia de separación (% ≥): 99,9
Número de elementos filtrantes: 9
Superficie filtrante total (m²): 90

Rendimiento / Motor
Nivel de presión sonora (dB(A)): 65
Suministro de aire comprimido (bar): 5-6
Potencia del motor (kW): 5,5
Corriente nominal (A): 10,7
Capacidad máxima del ventilador (m³/h): 9000
Caudal volumétrico máx. (m³/h): 9000
Presión de servicio (Pa): 1750
Depresión mínima (Pa): 2300
Capacidad de aspiración (m³/h): 4500-6480

Características / Especificaciones

• Modelo: ArcFil Pro
• Serie: Automation-Line
• Fabricante: KEMPER
• Ref. artículo: 3565
• Certificación: W3 (DIN EN ISO 21904) — recirculación posible
• Compatible con soldadura robotizada y soldadura láser
• Limpieza automática de filtros por presión diferencial
• Cartuchos filtrantes KemTex® ePTFE (filtración superficial)
• Eficiencia de separación ≥ 99,9%
• Capacidad máx. ventilador: 9000 m³/h
• Peso: 790 kg
