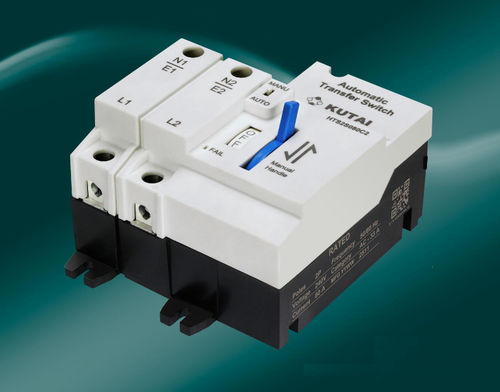

Commutador de transferencia manual HTS

inteligenteautomáticopara montaje sobre panel

Resumen
El interruptor de transferencia automática (ATS) residencial HTS integra el mecanismo de conmutación y un controlador basado en microcontrolador en una única unidad compacta. Su altura coincide con los interruptores automáticos tipo BH para montaje directo en cuadros de distribución domésticos. Configuraciones disponibles: 2P 80A 110V, 2P 80A 220V, 3P 80A 220V (monofásico 3 hilos) y 3P 80A 220V (trifásico 3 hilos). Durante la transferencia, una pausa intermedia «ambas fuentes OFF» proporciona tiempo de extinción de arco, permitiendo un cambio en carga seguro a tensión y corriente nominal. Aplicaciones típicas: edificios residenciales, estaciones base de telecomunicaciones y pequeños sistemas renovables.

Patentes
U.S. Pat. No. Pendiente
TAIWAN Pat. No. I923250
CHINA Pat. No. ZL 2025 2 0003676.X

Características clave

• Conmutación en carga a tensión y corriente nominal.
• Posición intermedia OFF de doble fuente para extinción del arco durante el cambio.
• Diseño todo‑en‑uno: interruptor y controlador microcontrolador integrados.
• Selector AUTO/MANU con mango operable en modo MANU.
• Cuatro fusibles integrados de alta capacidad de corte.
• Bornes mecánicos para conexión directa de conductores (no requiere terminales a crimpar).
• Ventana indicadora de posición del interruptor para visualizar el estado de conducción.
• LED de fallo de transferencia y retraso de confirmación de 2 s en pérdida/recuperación de alimentación para evitar cambios innecesarios.
• Mecanismo de conmutación duradero: vida operativa > 6.000 ciclos.
• Cumple IEC 60947‑6‑1 y categoría AC‑33A; retardancia a la llama UL94‑V0.
• Módulo opcional RS‑80 para arranque remoto del generador (contacto seco remoto y salidas de señal).

Especificaciones

• Tensión de funcionamiento (Ue): 2P 110V: 90–125 Vac; 2P/3P 220V: 180–250 Vac
• Corriente nominal (Ie): 80 A
• Frecuencia de funcionamiento: 45–65 Hz
• Consumo estático: < 0,3 W
• Retraso de conmutación: ajustable 2–30 s
• Categoría de carga: AC‑33A
• Clasificación equipo: Clase PC

Números de modelo
HTS2S080C1 — 2P, 1 Fase 2 hilos, 110Vac
HTS2S080C2 — 2P, 1 Fase 2 hilos, 220Vac
HTS3S080C2 — 3P, 3 Fases 3 hilos, 220Vac
HTS1S080C2 — 3P, 1 Fase 3 hilos, 220Vac

Entorno

• Temperatura de funcionamiento: -20 a +50 °C
• Temperatura de almacenamiento: -30 a +80 °C
• Humedad relativa: hasta 90 % máx.

Especificaciones físicas

• Dimensiones 2P: 122.5 (L) x 103.0 (W) x 75.7 (H) mm
• Dimensiones 3P: 122.5 (L) x 128.0 (W) x 75.7 (H) mm
• Peso 2P: 736 g ±2 %; 3P: 802 g ±2 %

Detalles técnicos

• Retraso de confirmación: 2 s fijo (evita conmutaciones indeseadas)
• Vida operativa: >6.000 ciclos
• Normas: IEC 60947‑6‑1, AC‑33A; UL94‑V0
