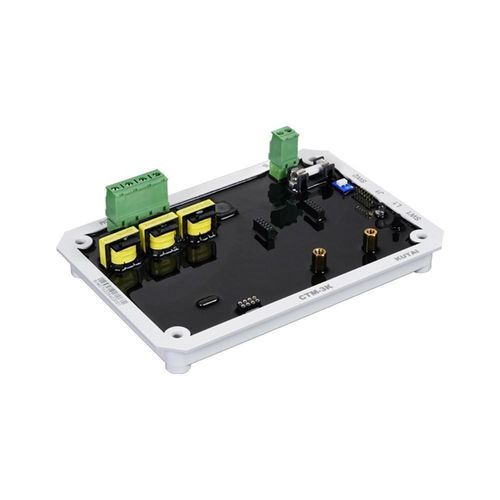

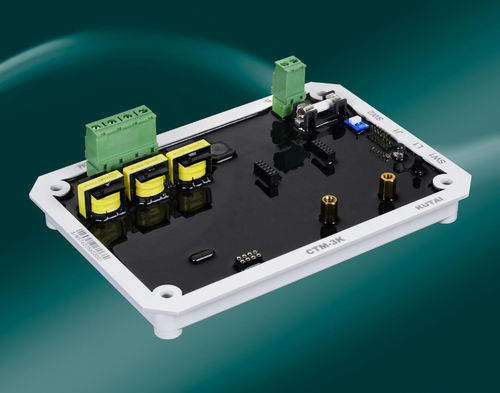

Transductor de corriente con transformador CTM-3K

trifásicomonofásico

Descripción del producto
CTM-3K es una unidad integrada de detección de corriente con interfaz de instalación de módulos KCU para controladores KUTAI. Admite sistemas monofásicos y trifásicos y muestra la corriente de carga. Compatible con TC estándar: primario 50–3000 A, secundario seleccionable 1 A o 5 A. El cable de comunicación incorpora un conector codificado para instalación plug-and-play y la unidad detecta y muestra automáticamente el estado de la conexión sin configuración adicional. Dispone de dos ranuras para módulos KCU para conexiones de comunicación remota simultáneas que permiten un sistema de monitorización remoto estable.

Características

• Interfaz integrada de detección de corriente y comunicación KCU para reducir espacio y cableado
• Lectura de corriente de carga para sistemas monofásicos y trifásicos
• Rango CT primario 50–3000 A; secundario seleccionable 1 A o 5 A
• Botón de calibración de cero para corriente sin carga
• Detección automática de conexión y visualización del estado tras la instalación
• Soporta hasta dos módulos KCU para comunicación remota
• Conector codificado para evitar inversión de conexión
• LEDs indicativos de alimentación y estado de conexión (Verde fijo: alimentación DC ON; Rojo fijo: conexión al controlador interrumpida; Verde intermitente: operación normal CT secundario 1 A; Rojo intermitente: operación normal CT secundario 5 A)

Especificaciones

• Entrada de alimentación: 9–36 Vdc
• Precisión de visualización de corriente: 50–3000 A ±1,5%
• Disipación estática: < 1 W @ 12 Vdc
• Impedancia nominal CT: > 5 VA

Especificaciones físicas

• Dimensiones: 162,0 × 112,0 × 41,2 mm (6,38 × 4,41 × 1,62 in)
• Peso: 329 g ±2% (0,73 lb ±2%)

Entorno

• Temperatura de funcionamiento: -20 a +60 °C
• Temperatura de almacenamiento: -30 a +80 °C
• Humedad relativa: ≤95%

Accesorios

• Estandar: HU-050-KCU-09 (arnés 500 mm) ×1
• Opcional: HU-100-KCU-09 (arnés 1000 mm)

Características técnicas

• Modelo: CTM-3K
• Marca: KUTAI
• Entrada de alimentación: 9–36 Vdc
• Rango de visualización de corriente: 50–3000 A ±1,5%
• Secundario CT seleccionable: 1 A o 5 A
• Disipación estática: < 1 W @ 12 Vdc
• Impedancia nominal CT: > 5 VA
• Dimensiones: 162,0 × 112,0 × 41,2 mm
• Peso: 329 g ±2%
• Temperatura de funcionamiento: -20 a +60 °C
• Temperatura de almacenamiento: -30 a +80 °C
• Humedad relativa: ≤95%
