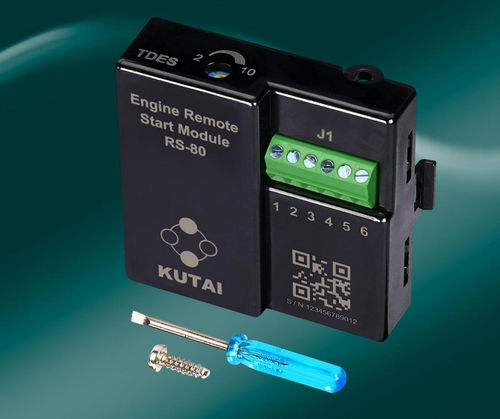

Commutador de transferencia automático RS-80

para montaje sobre panelpara generadorpara alimentación de emergencia

Descripción del producto El RS-80 es un módulo de arranque remoto diseñado específicamente para los interruptores de transferencia automática de la serie HTS. Su diseño enchufable permite una conexión rápida al interruptor principal, proporcionando un contacto seco para el arranque remoto del motor y salidas de señales eléctricas para la utilidad/generador conectado a la carga. Este diseño ahorra tiempo de instalación y simplifica el cableado. El módulo está equipado con fusibles para la entrada de alimentación de CC y la salida de contacto de arranque remoto, y cuenta con una carcasa de plástico clasificada UL94-V0 para mayor seguridad y durabilidad. Ofrece un retraso de arranque ajustable de 2 a 10 segundos y un tiempo de enfriamiento fijo de 10 segundos, lo que lo hace adecuado para todas las aplicaciones de campo.

Características

• Módulo opcional para interruptor de transferencia automática serie HTS
• Módulo enchufable para conexión rápida con el interruptor principal
• Proporciona contacto seco para arranque remoto del motor (plug and play, no se requiere configuración)
• Proporciona salidas de señales eléctricas para utilidad y generador conectado a la carga
• Equipado con fusibles para la entrada de alimentación de CC y la salida de contacto de arranque remoto
• Utiliza bloque de terminales de tornillo; no se requieren terminales de engarce
• Todos los materiales plásticos cumplen con la clasificación de inflamabilidad UL94-V0

Especificaciones eléctricas
Entrada de alimentación de CC: 9 a 36 Vdc
Retraso de arranque del motor TDES: 2 a 10 segundos (ajustable)
Retraso de enfriamiento del motor TDEC: 10 segundos (fijo)
Salida de contacto de arranque remoto: 4A @ 250Vac máx.
Salidas de señales eléctricas para utilidad conectada a la carga: salida NPN 1.5A máx.
Salidas de señales eléctricas para generador conectado a la carga: salida NPN 1.5A máx.
Consumo de energía estática: Menos de 0.3W
Calibre de alambre aplicable: 24 a 18 AWG

Entorno
Temperatura de funcionamiento: -20 a +50 °C
Temperatura de almacenamiento: -30 a +80 °C
Humedad relativa: 90% máx.

Especificaciones físicas
Dimensiones: 56.5 (L) x 57.5 (W) x 16.5 (H) mm / 2.22 (L) x 2.26 (W) x 0.65 (H) pulgada
Peso: 41 g +/- 2% / 0.09 lb +/- 2%

Accesorios
Tornillo autorroscante de cabeza redonda M3L10: 1 PCS
Destornillador ranurado: 1 PCS (2.0 mm)

Especificaciones técnicas / Características

• Diseñado para interruptores de transferencia automática de la serie HTS
• Conexión rápida enchufable
• Contacto seco para arranque remoto del motor
• Salidas de señales eléctricas para utilidad/generador
• Fusibles para la entrada de alimentación de CC y la salida de arranque remoto
• Carcasa de plástico clasificada UL94-V0
• Retraso de arranque ajustable: 2-10 segundos
• Tiempo de enfriamiento del motor: 10 segundos
• Consumo de energía estática: < 0.3W
• Temperatura de funcionamiento: -20 a +50 °C
• Dimensiones: 56.5 x 57.5 x 16.5 mm
• Peso: 41 g +/- 2%
