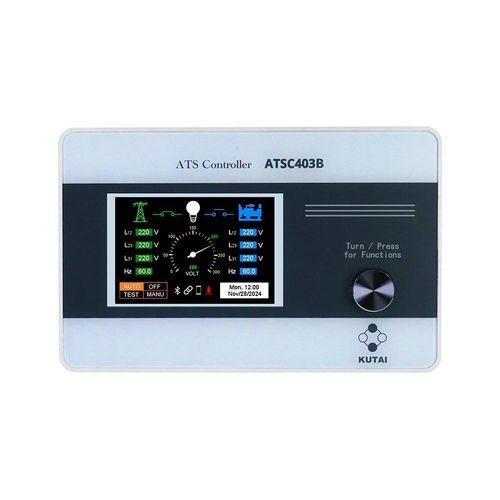

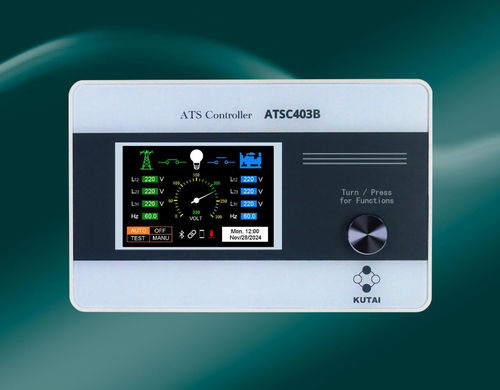

Módulo de visualización LCD ATSC403B

de colordigital480x320

Resumen del producto
El ATSC403B es un módulo de visualización para operador remoto montado en panel, diseñado para controladores PTS. Permite operar el sistema, supervisar el estado en tiempo real del ATS y configurar parámetros desde el exterior del armario sin abrir la puerta, mejorando la eficiencia operativa y la seguridad en el sitio.

Características

• Conexión al controlador PTS mediante dos cables USB Type-C
• Control por microcontrolador con clasificación IP65 (estanqueidad al polvo y protección contra chorros de agua de baja presión)
• Pantalla LCD color de 3,5 pulgadas (sincronizada con el controlador PTS)
• Perilla rotativa multifunción para ajustar todos los parámetros desde el panel
• Diseño de montaje en panel para operación y supervisión fuera de la carcasa
• Soporta visualización numérica y analógica para medición en tiempo real de valores eléctricos
• Opciones de interfaz multilingüe: chino tradicional, inglés, japonés, español
• Alarma audible para todos los mensajes de fallo
• Detección por radar integrada para despertar automático de la pantalla

Especificaciones
Tensión de funcionamiento: 5Vdc
Consumo estático: < 0,8W
Resolución de pantalla: 480 × 320 píxeles

Accesorios estándar

• Grapas de sujeción: 2 uds.
• HU-100-TYPEC: cable USB Type-C 1000 mm

Accesorios opcionales

• HU-200-TYPEC: cable USB Type-C 2000 mm

Entorno
Temperatura de funcionamiento: -20 a +50 °C
Temperatura de almacenamiento: -30 a +80 °C
Humedad relativa: 90% máx.

Especificaciones físicas
Dimensiones: 112,0 (L) × 176,0 (A) × 34,7 (H) mm (4.41 × 6.93 × 1.37 inch)
Dimensiones de corte: 160,0 × 96,0 ±0,5 mm (6.22 × 3.78 ±0.02 inch)
Peso: 320 g ±2% (0.71 lb ±2%)

Detalles técnicos

• Modelo: ATSC403B
• Tensión de funcionamiento: 5Vdc
• Consumo estático: < 0,8W
• Pantalla: LCD color 3,5 pulgadas, 480 × 320 píxeles
• Índice IP: IP65
• Interfaz de usuario: perilla rotativa multifunción; soporte multilingüe (chino tradicional, inglés, japonés, español)
• Conectividad: dos cables USB Type-C al controlador PTS
• Detección de presencia por radar integrada para despertar automático
• Alarma audible para mensajes de fallo
• Accesorios estándar: 2 grapas de sujeción, HU-100-TYPEC (1000 mm)
• Accesorio opcional: HU-200-TYPEC (2000 mm)
• Temperatura de funcionamiento: -20 a +50 °C; Temperatura de almacenamiento: -30 a +80 °C; Humedad relativa: hasta 90%
• Dimensiones (L×A×H): 112,0 × 176,0 × 34,7 mm; Corte: 160,0 × 96,0 ±0,5 mm; Peso: 320 g ±2%
