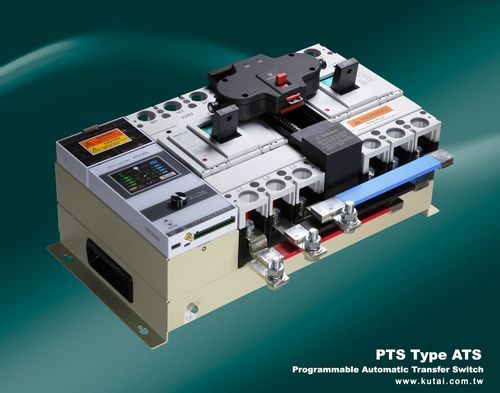

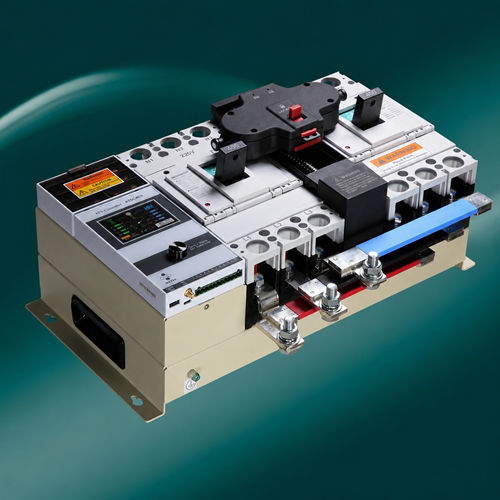

Commutador de transferencia automático PTS Type ATS

manualpara generadorpara alimentación de emergencia

Resumen del producto
La serie PTS es un conmutador de transferencia automático programable (ATS) que integra el interruptor de transferencia y el controlador en una unidad compacta para montaje en panel. Supervisa las fuentes de red y generador, muestra voltajes de fase completa, frecuencia y secuencia de fases, y admite configuración local o remota mediante Wi‑Fi y Bluetooth integrados. La pantalla en color de 3,5" ofrece vistas analógicas y digitales y una interfaz multilingüe. Los registros de eventos, las actualizaciones de firmware y las pruebas automáticas programadas completan las funciones de control.

Patentes

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

Características clave

• Controlador integrado con el interruptor para ahorrar espacio y tiempo de instalación
• Pantalla a color 3,5" con indicador analógico y medidor digital; interfaz multilingüe
• Wi‑Fi y Bluetooth integrados para monitorización remota, configuración y actualización de firmware (también admite actualización por USB)
• Supervisión de tensiones de fase completa, pérdida de fase, frecuencia e inversión de secuencia para red y generador
• Modos de operación eléctrica y manual con enclavamiento mecánico y eléctrico para evitar la conexión simultánea de red y generador
• Disposición Lockout–Tagout (LOTO) para prevenir energización accidental
• Configuración en el panel frontal o por smartphone vía Bluetooth
• Contactos auxiliares para estado de red y generador
• Programación de ejercicios automáticos (1–4 semanas)
• Registro de eventos (hasta 250 entradas) y alarma audible para fallos
• Opción ATSC403B para operación y monitorización sincronizada
• Cumple IEC 60947-6-1, AC-33A y UL 1008 Type A
• Diagnósticos remotos con códigos para ajustes, estado de sensores y tensiones de entrada

Especificación del interruptor principal (Clase CB únicamente)

• N.º de polos: 2P / 3P / 4P
• Tensión de aislamiento nominal Ui: 690 V
• Corriente nominal Ie (ambiente): 250 / 300 / 350 / 400 A (según modelo)
• Capacidad de corte AC IEC 60947-2 Icu / Ics: 50 / 25 kA @ 220–240 V; 30 / 15 kA @ 380–415 V; 25 / 13 kA @ 440 V; 20 / 10 kA @ 550 V

Especificación del interruptor principal (Clase PC únicamente)

• N.º de polos: 2P / 3P / 4P
• Tensión de aislamiento nominal Ui: 690 V
• Corriente nominal Ie (ambiente): 400 A
• Corriente soportada a corto plazo (lcw): 10 kA @ 25 ms

Especificaciones eléctricas

• Tensión de operación (Ue): Consulte la descripción del número de modelo
• Frecuencia nominal: 50/60 Hz
• Salida de señal de arranque remoto: 7 A @ 250 Vac máx.
• Salida de contacto auxiliar entrada de red: 3 A @ 250 Vac máx.
• Salida de contacto auxiliar entrada de generador: 3 A @ 250 Vac máx.

Ajustes temporizadores ajustables

• TDEN (Emergencia → Red): 0 a 999 s
• TDNE (Red → Emergencia): 0 a 250 s
• TDES (Retardo de arranque del motor): 0 a 15 s
• TDEC (Enfriamiento del motor): 0 a 250 s
• TDOF (Pausa en posición OFF): 0 a 99 s

Medio ambiente

• Temperatura de funcionamiento: -20 a +50 °C
• Temperatura de almacenamiento: -30 a +80 °C
• Humedad relativa: hasta 90 % (sin condensación)

Especificaciones físicas

• Dimensiones 2P/3P: 500,0 (L) × 376,0 (A) × 230,2 (H) mm; 4P: 590,0 × 376,0 × 230,2 mm
• Peso: 2P: 17,9 kg ±2 %; 3P: 19,9 kg ±2 %; 4P: 24,4 kg ±2 %

Notas

• Clase CB: Proporciona protección contra sobrecorriente; los contactos principales pueden abrir y cerrar corrientes de cortocircuito.
• Clase PC: Puede establecer y soportar corriente de cortocircuito de corta duración, pero no está diseñado para interrumpir dicha corriente.

Especificaciones técnicas (resumen)

• Serie: PTS Series
• Tipo de producto: Conmutador de Transferencia Automático Programable (ATS), 2P / 3P / 4P
• Tensión de aislamiento nominal: 690 V
• Opciones de corriente nominal: 250, 300, 350, 400 A
• Tensiones aplicables: 100/110/120; 200/220/240; 380/415; 440/460/480 Vac (según configuración)
• Pantalla 3,5" integrada, Wi‑Fi y Bluetooth, actualización de firmware por USB posible
• Almacenamiento de hasta 250 registros de eventos; programación de ejercicios automáticos
• Normas: IEC 60947-6-1, AC-33A; UL 1008 Type A
