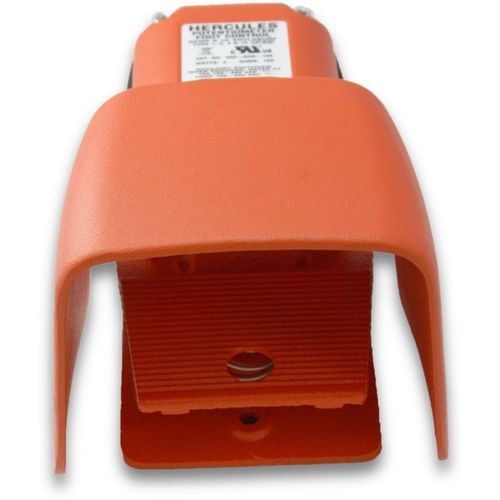

Interruptor de pedal de control 500-AHO-10K

de frenoeléctricopotenciométrico

Resumen
Potenciómetro de pedal resistente a goteo, polvo, agua y aceite. No con cable; diseñado para control variable momentáneo operado por pie.

Carcasa
NEMA Tipo 1, 2, 4, 13 • Carcasa UL Tipo 1, 2, 4, 13 • Grado de protección EN 60529 • IP56 (IP68 bajo petición).

Propósito
Protección O Shield para el mecanismo del potenciómetro y la interfaz del operador.

Características y Ventajas

• Placa y carcasa de hierro fundido que proporcionan estabilidad durante la operación
• Junta de neopreno y juntas tóricas en el eje de activación y tornillo de tierra independiente para sellado y conexión a tierra fiables
• Tres orificios para montaje rígido en el suelo o en el equipo
• Indique la resistencia máxima requerida (valores estándar disponibles)

Materiales

• Placa y carcasa: hierro fundido para resistencia y durabilidad
• Protegido por un escudo sobredimensionado de aluminio fundido
• Pintado en color Alert Orange
• Entrada de conducto roscada estándar 3/4-14 NPT
• Diseñado para su uso con variadores de velocidad; disponible en valores lineales de 2 W seleccionados
• Al presionar la pedal, el potenciómetro gira de cero hasta la resistencia máxima seleccionada; la pedal es de muelle y vuelve cuando se suelta la presión
• Contacto auxiliar opcional nominal 15 A, 125–250 VAC; el interruptor actúa al inicio de la carrera de la pedal; se pueden añadir hasta tres interruptores SPDT y ajustarse

Opciones

• Entrada de conducto dual especial 1/2-14 NPT y tamaños métricos disponibles para OEM bajo pedido
• Valores estándar del potenciómetro: 5 000 Ω o 10 000 Ω; otros valores disponibles por pedido
• Modelos disponibles con base y cubiertas de aluminio fundido (excepto la cubierta no protegida que es hierro gris)

Aplicaciones

• Dobladoreas
• Marcadoras de cajas
• Frenos
• Picadores
• Limpiadores
• Sistemas de cierre
• Sistemas de transporte
• Máquinas de crimpado
• Máquinas de corte para tuberías y tubos
• Cortadoras y máquinas de corte
• Taladros y mesas de taladro
• Fabricantes
• Máquinas de eliminación de relleno
• Plegadoras
• Equipos de procesamiento de alimentos
• Sistemas de conformado
• Rectificadoras
• Agujereadoras
• Tornos
• Elevadores y plataformas
• Sistemas de marcado
• Manejadores de materiales
• Microscopios
• Sistemas de control de lanzamiento de misiles
• Máquinas de moldeo
• Cizallas
• Caladoras
• Plataformas de perforación petrolera
• Posicionadores
• Ruedas de alfarero
• Tiradores
• Equipos de punzonado
• Sistemas de rebobinado
• Remachadoras
• Ranuradoras
• Enrutadores
• Serruchos y aserraderos
• Trituradoras de desechos
• Equipos de limpieza de alcantarillado
• Cizallas
• Máquinas para calzado
• Trituradoras
• Aplicaciones espaciales (transbordador espacial)
• Centros de torneado/fresado
• Máquinas de atado y empaquetado
• Control de tensión
• Cañones de agua
• Soldadores
• Equipos de bobinado
• Sistemas de estirado de alambre

Detalles del producto
500-AHO-10K
Tipo de interruptor: Lineal, 2 W 10K ohm
Acción: Control variable momentáneo
Circuitería: SPDT (Form C) con opción de contacto auxiliar
Entrada de cable: Entrada roscada 3/4-14 NPT (estándar)
Color del chasis: Naranja
Material del chasis: Hierro fundido
Escudo: Escudo sobredimensionado de aluminio fundido
Conexiones: Terminales para soldar y terminales de conexión rápida
Clasificación eléctrica: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Especificaciones técnicas

• Modelo: 500-AHO-10K
• Tipo de interruptor: Lineal, 2 W, 10K ohm
• Acción: Control variable momentáneo
• Circuitería: Contacto auxiliar SPDT disponible (Form C)
• Entrada de cable: 3/4-14 NPT roscada (estándar)
• Color del chasis: Naranja
• Material del chasis: Hierro fundido
• Escudo: Escudo sobredimensionado de aluminio fundido
• Conexiones: Terminales de soldadura y terminales rápidos
• Clasificación eléctrica: 15A, 125–250 VAC; 1/2 HP a 125–250 VAC
• Grados de protección: NEMA Tipo 1, 2, 4, 13; IP56 (IP68 bajo petición)
