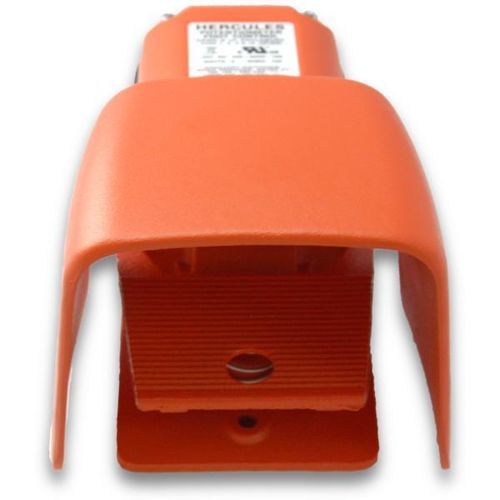

Interruptor de pedal de control 500-A2HO-10K

de frenopotenciométricoacción momentánea

Resumen
Potenciómetro accionado por pie, de acción momentánea, diseñado para el control industrial de motores de velocidad variable. Potenciómetro lineal estándar de 10 kΩ en carcasa de hierro fundido con protector sobredimensionado de aluminio fundido (O-shield). No cableado; contactos auxiliares disponibles.

Modelo y precio
Modelo: 500-A2HO-10K — Precio (pedidos EE. UU.): $370.90

Detalles del producto

• Tipo de conmutador: potenciómetro lineal, 2 W
• Valor del potenciómetro: 10 kΩ (estándar; otros valores bajo petición)
• Acción: momentánea, control variable — el pedal rota el potenciómetro de cero al máximo seleccionado
• Circuitería: DPDT (Forma CC) — 2 contactos auxiliares disponibles
• Entrada de cable: entrada roscada 3/4"-14 NPT (estándar); entradas dobles y métricas disponibles por pedido especial
• Color de carcasa: Alert Orange
• Material de carcasa: hierro fundido
• Protecciones: protector sobredimensionado de aluminio fundido (O-shield)
• Conexiones: terminales para soldar y terminales de conexión rápida disponibles
• Calificaciones eléctricas: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Carcasa
Tipo NEMA 1, 2, 4, 13; envolvente UL Tipo 1, 2, 4, 13; grado de protección EN 60529: IP56 estándar; IP68 disponible bajo petición

Propósito
La configuración O-shield ofrece protección contra goteo, polvo, agua y aceite, adecuada para entornos industriales exigentes

Características y beneficios

• La carcasa de metal fundido proporciona estabilidad en la operación con el pie y evita el deslizamiento
• Junta de estanqueidad de neopreno y anillos tóricos en el eje de accionamiento; tornillo de tierra separado
• Tres orificios de montaje para fijación rígida al suelo o al equipo
• Especificación de la resistencia máxima para un control preciso de la velocidad

Materiales

• Pedal y carcasa: hierro fundido para alta resistencia y durabilidad
• Protector: aluminio fundido resistente
• Acabado: pintado en Alert Orange
• Entrada de conducto estándar: 3/4"-14 N.P.T. roscado
• Diseñado para uso con accionamientos de motor de velocidad variable; disponible en valores lineales 2 W seleccionados
• El pedal es de retorno por resorte y vuelve a la posición normal cuando se elimina la presión del pie
• Contacto auxiliar: opcional SPDT/DPDT valorado en 15 A, 125–250 VAC
• El interruptor puede configurarse para actuar al inicio de la carrera del pedal; se pueden añadir hasta tres interruptores SPDT y ajustarse para operar en cualquier punto de la carrera

Opciones

• Entrada especial doble 1/2"-14 N.P.T. y tamaños métricos disponibles para OEM bajo pedido especial
• Valores disponibles del potenciómetro: 5 kΩ y 10 kΩ estándar; otros valores bajo pedido
• Modelos disponibles con base y cubiertas en aluminio fundido en modelos seleccionados (la cubierta no blindada es de hierro gris)

Aplicaciones

• Dobladoras
• Marcadoras de cajas
• Frenos
• Choppers
• Limpiadoras
• Sistemas de cierre
• Sistemas de transporte
• Máquinas de engarzar
• Máquinas de corte para tubería y tubos
• Cortadoras
• Máquinas de corte
• Taladros
• Mesas de taladrado
• Fabricadores
• Máquinas de extracción de relleno
• Curvadoras
• Equipos de procesamiento de alimentos
• Sistemas de conformado
• Amoladoras
• Máquinas de rectificado
• Lazadoras
• Tornos
• Elevadores
• Sistemas de marcado
• Manejadores de materiales
• Microscopios
• Sistemas de control de lanzamiento de misiles
• Máquinas de moldeo
• Cizallas
• Máquinas de entallar
• Plataformas
• Posicionadores
• Tornos de alfarero
• Tiradores
• Equipos de punzonado
• Sistemas de rebobinado
• Remachadoras
• Ranuradoras
• Enrutadores
• Sierras
• Aserraderos
• Trituradores de chatarra
• Equipos de limpieza de alcantarillas
• Tijeras
• Máquinas de calzado
• Trituradoras
• Sistemas espaciales (space shuttle)
• Hiladoras
• Grapadoras
• Equipos quirúrgicos
• Mesas
• Probadores
• Máquinas de laminado
• Máquinas roscadoras
• Máquinas de recorte, abocardado y conformado
• Máquinas de abocardado y conformado
• Máquinas de conformado del extremo del tubo
• Dispositivos de expansión de tubos
• Centros torneado/fresado
• Torneadores
• Centros de mecanizado
• Platos giratorios
• Máquinas de atado y agrupado
• Control de voltaje
• Cañones de agua
• Soldadores
• Equipos de bobinado
• Sistemas de tracción de alambre

Especificaciones técnicas

• Modelo: 500-A2HO-10K
• Precio (pedidos EE. UU.): $370.90
• Tipo de conmutador: lineal, 2 W
• Valor del potenciómetro: 10 kΩ (valor seleccionado)
• Acción: momentánea, control variable
• Auxiliar: 2 auxiliares (DPDT / Form CC) disponibles
• Entrada de cable: 3/4"-14 NPT (estándar); doble y métrica disponibles por pedido especial
• Carcasa: hierro fundido; pintada Alert Orange
• Protector: protector sobredimensionado de aluminio fundido
• Montaje: 3 orificios para montaje rígido
• Conexiones: terminal de soldadura, terminal de conexión rápida
• Calificaciones eléctricas: 15 A, 125–250 VAC; 1/2 HP 125–250 VAC
• Clasificación de la envolvente: NEMA 1, 2, 4, 13; IP56 (IP68 bajo petición)
• Diseñado para accionamientos de motor de velocidad variable; el pedal rota el potenciómetro de cero al máximo seleccionado; pedal con retorno por resorte
