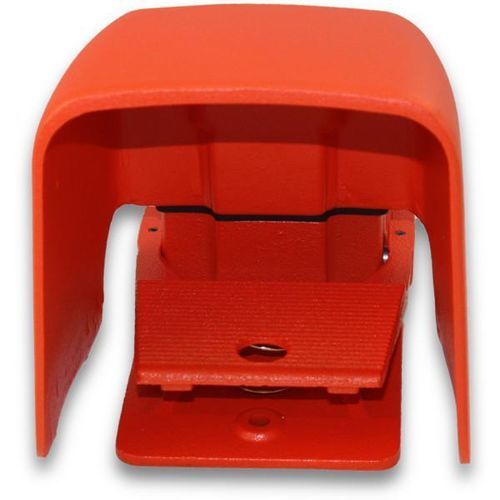

Interruptor de pedal de control 500-A2HOX-10K

potenciométricoacción momentáneaDPDT

Resumen
Momentáneo • 10K OHM • 2 auxiliares • No cableado

Modelo / Precio
500-A2HOX-10K • $384.15

Especificaciones principales
Tipo de interruptor: Lineal, 2 Watt, 10KΩ
Acción: Control variable momentáneo
Circuitería: DPDT (Forma CC) con 2 contactos auxiliares
Entrada de cable: Entrada roscada 3/4"-14 NPT (estándar, única)
Color de carcasa: Naranja de alerta
Material de la carcasa: Fundición
Protección: Escudo OX sobredimensionado (aluminio fundido)
Conexiones: Terminales para soldar y terminales de desconexión rápida
Clasificación eléctrica: 15 A, 125-250 VAC; 1/2 HP a 125-250 VAC

Carcasa
NEMA Tipo 1, 2, 4, 13 • Carcasa UL Tipo 1, 2, 4, 13 • Grado de protección EN 60529 • IP56 estándar (IP68 bajo pedido)

Propósito
Diseñado para instalaciones a prueba de goteo, polvo, agua y aceite con un escudo OX sobredimensionado para entornos industriales exigentes

Características y beneficios

• Carcasa robusta de fundición que proporciona peso y estabilidad para evitar el desplazamiento del interruptor durante la operación
• Incluye junta de cubierta de neopreno, juntas tóricas en el eje de accionamiento y tornillo de puesta a tierra separado
• Tres orificios para montaje rígido en suelo o equipo
• Potenciómetro disponible en valores lineales seleccionados; especifique la resistencia máxima requerida

Materiales

• Pedal y carcasa construidos en fundición para resistencia mecánica
• Protegido por un gran escudo OX de aluminio fundido
• Acabado: Pintado en Naranja de alerta
• Entrada de conducto roscada estándar 3/4"-14 NPT; tamaños métricos y entradas dobles disponibles a pedido
• Diseñado para uso con variadores de velocidad; disponible en valores lineales de 2 W seleccionados
• Al presionar el pedal, el potenciómetro gira de cero al valor máximo de resistencia seleccionado
• El pedal está cargado por muelle y vuelve a la posición normal cuando se suelta la presión del pie
• Contacto auxiliar (opcional) clasificado a 15 A, 125-250 VAC
• El accionamiento del interruptor puede ajustarse para operar al inicio de la carrera del pedal
• Se pueden añadir hasta tres interruptores auxiliares SPDT y ajustarse para actuar en cualquier punto de la carrera

Opciones

• Entrada de conducto doble 1/2"-14 NPT o tamaños métricos disponibles para OEM bajo pedido especial
• Valores de potenciómetro disponibles: 5KΩ o 10KΩ; otros valores bajo pedido
• Modelos con base y cubiertas en aluminio fundido disponibles (la cubierta no blindada es hierro gris)

Aplicaciones típicas

• Dobladoras
• Marcadores de cajas
• Frenos
• Picadoras
• Limpiadores
• Sistemas de cierre
• Sistemas de transporte
• Máquinas de crimpar
• Máquinas de corte para tubería y tubos
• Cortadores
• Máquinas de corte
• Taladradoras
• Mesas de taladro
• Fabricantes
• Máquinas de extracción de rellenos
• Plegadoras
• Equipos de procesamiento de alimentos
• Sistemas de conformado
• Trituradoras
• Máquinas de rectificado
• Lacers
• Tornos
• Elevadores
• Sistemas de marcado
• Manipuladores de material
• Microscopios
• Sistemas de control de lanzamiento de misiles
• Máquinas de moldeo
• Nibblers
• Notchers
• Plataformas de perforación petrolera
• Plataformas
• Posicionadores
• Tornos de alfarero
• Extractores
• Equipos de punzonado
• Sistemas de rebobinado
• Remachadoras
• Ranuradoras de rodillos
• Enrutadores
• Sierras
• Aserraderos
• Trituradoras de chatarra
• Equipos de limpieza de alcantarillado
• Tijeras
• Máquinas de calzado
• Trituradores
• Sistemas de transbordo espacial
• Hiladoras
• Grapadoras
• Equipos quirúrgicos
• Mesas
• Probadores
• Máquinas formadoras de roscas
• Máquinas de roscar
• Máquinas de recorte, perlage y conformado
• Máquinas de perlage y conformado
• Máquinas de conformado de extremo de tubo
• Dispositivos de expansión de tubo
• Centros torneado/fresado
• Torneros
• Centros de mecanizado
• Platos giratorios
• Máquinas de atado y embalaje
• Control de voltaje
• Cañones de agua
• Soldadores
• Equipos de bobinado
• Sistemas de trefilado

Especificaciones técnicas

• Modelo: 500-A2HOX-10K
• Tipo de interruptor: Lineal, 2 W, 10KΩ
• Acción: Control variable momentáneo
• Circuitería: DPDT (Forma CC) con 2 contactos auxiliares
• Entrada de cable: 3/4"-14 NPT roscada (estándar)
• Material de carcasa: Fundición
• Escudo: Escudo OX sobredimensionado (aluminio fundido)
• Conexiones: Terminales para soldar y terminales de conexión rápida
• Clasificación eléctrica: 15 A, 125-250 VAC; 1/2 HP a 125-250 VAC
• Índices de carcasa: NEMA 1,2,4,13; UL 1,2,4,13; EN 60529 IP56 (IP68 bajo pedido)
• Acabado: Pintado en Naranja de alerta
• Montaje: Tres orificios para montado rígido
• Opciones: Entrada doble 1/2"-14 NPT, tamaños métricos, valores alternativos de potenciómetro (5K, 10K, otros bajo pedido), base/cubiertas en aluminio fundido
