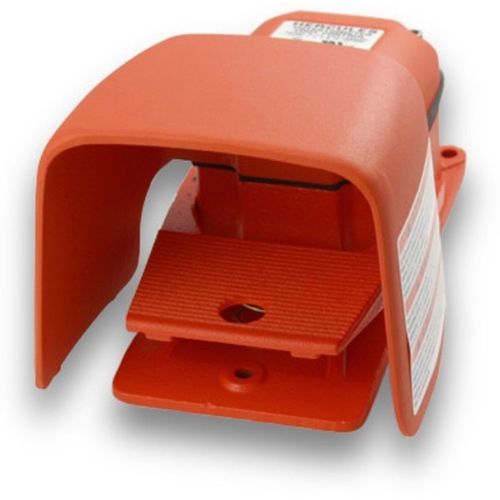

Interruptor de pedal de control 500-HO-5K

potenciométricomecánicoacción momentánea

Resumen
Accionamiento momentáneo • 5 kΩ • Sin contacto auxiliar • Sin cable

Modelo / Precio
500-HO-5K • $350.70
Tipo de interruptor: Lineal, 2 W 5 kΩ
Acción: Control variable momentáneo
Circuitería: Sin contacto auxiliar (contacto auxiliar opcional)
Entrada de cable: Rosca 3/4"-14 NPT (estándar simple)
Color de carcasa: Naranja (pintado Alert Orange)
Material de la carcasa: Hierro fundido
Protecciones: Protector sobredimensionado; protegido por un escudo de aluminio fundido
Conexiones: Terminales para soldar
Valoraciones eléctricas: 15A, 125-250 VAC; 1/2 HP 125-250 VAC

Características y ventajas

• Carcasa de metal fundido con masa para evitar que el interruptor se deslice durante la operación
• Junta de cubierta de neopreno, juntas tóricas en el eje de accionamiento y tornillo de puesta a tierra separado para sellado y conexión a tierra fiables
• Tres orificios para montaje rígido en suelo o equipo
• Posibilidad de especificar la resistencia máxima deseada para adaptarse al variador

Materiales

• Pedal y carcasa construidos de hierro fundido para resistencia y durabilidad
• Protegido por un escudo de aluminio fundido
• Pintado en Alert Orange
• Entrada de conducto roscada 3/4"-14 NPT estándar
• Diseñado para uso con variadores de velocidad y disponible en valores lineales de 2 W seleccionados
• Al presionar el pedal, el potenciómetro gira de cero hasta la resistencia máxima seleccionada
• El pedal tiene resorte y vuelve a la posición normal al soltar la presión
• Contacto auxiliar opcional de 15 A 125-250 VAC
• El interruptor actúa al inicio de la carrera del pedal; se pueden añadir hasta 3 interruptores SPDT y ajustarlos para actuar en cualquier punto de la carrera

Opciones

• Entrada de conducto especial doble 1/2"-14 NPT y tamaños métricos disponibles bajo pedido
• Disponible en valores de 5.000 Ω o 10.000 Ω; otros valores a pedido
• Modelos disponibles con base y cubiertas en aluminio fundido (excepto cubierta no blindada en hierro gris)

Carcasa y finalidad
NEMA Tipo 1, 2, 4, 13 • UL Enclosure Type 1, 2, 4, 13 • Grado de protección EN 60529 • IP56 (IP68 bajo pedido)

Aplicaciones

• Plegadoras
• Marcadores de cajas
• Frenos
• Picadoras
• Equipos de limpieza
• Sistemas de cierre
• Sistemas de transporte
• Máquinas de engaste
• Máquinas de corte para tubería y tubo
• Cortadores
• Máquinas de corte
• Máquinas de taladrar
• Mesas de perforación
• Fabricantes
• Máquinas de extracción de relleno
• Máquinas plegadoras
• Equipos de procesamiento de alimentos
• Sistemas de conformado
• Muelas
• Máquinas de rectificado
• Enhebradoras
• Tornos
• Elevadores
• Sistemas de marcado
• Manipuladores de material
• Microscopios
• Sistemas de control de lanzamiento de misiles
• Máquinas de moldeo
• Troqueladoras
• Notcher
• Plataformas de perforación petrolífera
• Plataformas
• Posicionadores
• Ruedas de alfarero
• Tiradores
• Equipos de punzonado
• Sistemas de rebobinado
• Remachadoras
• Ranuradoras
• Enrutadores
• Serruchos
• Aserraderos
• Trituradoras de chatarra
• Equipos de limpieza de alcantarillado
• Tijeras industriales
• Máquinas de calzado
• Trituradoras
• Transbordador espacial
• Husos/filadoras
• Grapadoras
• Equipos quirúrgicos
• Mesas
• Probadores
• Máquinas de laminado de roscas
• Máquinas para roscar
• Máquinas de recorte, repujado y conformado
• Máquinas de repujado y conformado
• Máquinas de conformado de extremos de tubo
• Dispositivos de expansión de tubos
• Centros torno/fresa
• Torneros
• Centros de torneado
• Platos giratorios
• Máquinas de atado y embalaje
• Control de voltaje
• Cañones de agua
• Soldadores
• Equipos de bobinado
• Sistemas de trefilado

Especificaciones técnicas

• Modelo: 500-HO-5K
• Precio (mostrado): $350.70
• Tipo de interruptor: Lineal, 2 W (5 kΩ)
• Acción: Control variable momentáneo
• Circuitería: Sin contacto auxiliar (contacto auxiliar opcional)
• Entrada de cable: Rosca 3/4"-14 NPT (estándar simple)
• Color de carcasa: Naranja (Alert Orange)
• Material de carcasa: Hierro fundido (pedal y carcasa)
• Protectores: Protector sobredimensionado; protegido por escudo de aluminio fundido
• Conexiones: Terminales para soldar
• Valoraciones eléctricas: 15A, 125-250 VAC; 1/2 HP 125-250 VAC
• Índices de protección: NEMA Tipo 1,2,4,13; UL Type 1,2,4,13; EN 60529 IP56 (IP68 bajo pedido)
• Mecánica: El pedal hace girar el potenciómetro de cero a la resistencia máxima seleccionada; el pedal tiene retorno por resorte
• Opciones: Entrada doble 1/2"-14 NPT y tamaños métricos disponibles; disponible en 5.000 o 10.000 Ω; otras valores y opciones de base/cubierta en aluminio bajo pedido
