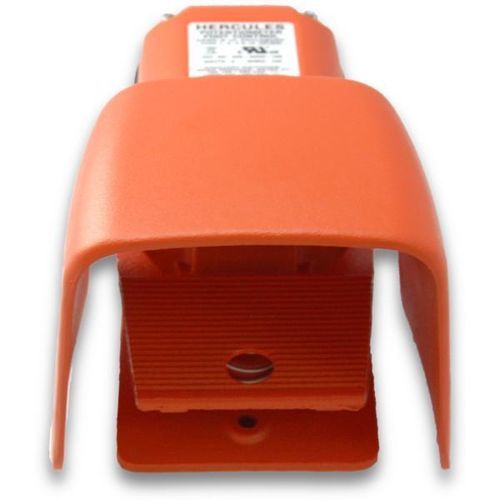

Interruptor de pedal de control 500-A2HO-5K

de frenopotenciométricomecánico

Descripción del producto
Hercules 500-A2HO-5K es un potenciómetro de pedal (treadle) de acción momentánea, con elemento lineal de 2 W y 5 kΩ. Incluye circuito DPDT con dos contactos auxiliares, diseño sin cable y un protector sobredimensionado.

Tabla técnica
Modelo: 500-A2HO-5K — Precio: $370.90
Tipo de conmutador: Potenciómetro lineal, 2 W, 5 kΩ
Acción: Control variable momentáneo (el pedal gira el potenciómetro de cero al máximo seleccionado)
Circuitería: DPDT (Forma CC) con 2 contactos auxiliares; hasta 3 conmutadores SPDT opcionales
Entrada de cable: Paso roscado 3/4"-14 NPT
Color de carcasa: Alert Orange
Material carcasa: Hierro fundido
Protector: Protector sobredimensionado de aluminio fundido
Conexiones: Terminal para soldar o terminal de conexión rápida
Clasificación eléctrica: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Carcasa
NEMA Tipo 1, 2, 4, 13; UL enclosure Tipo 1, 2, 4, 13; grado de protección EN 60529; IP56 estándar, IP68 bajo pedido

Propósito
El diseño O-shield proporciona protección contra goteo, polvo, agua y aceite en entornos industriales exigentes

Características y ventajas

• Carcasa metálica de fundición robusta que aporta peso y estabilidad para evitar deslizamientos durante la operación
• Junta de cubierta de neopreno y juntas tóricas en el eje de activación; tornillo de tierra separado
• Tres orificios de montaje para instalación rígida en suelo o equipo
• Especifique el valor máximo de resistencia según los requisitos de la aplicación

Materiales

• Pedal y carcasa en hierro fundido para resistencia mecánica
• Protector sobredimensionado en aluminio fundido para protección adicional
• Pintado en Alert Orange para mayor visibilidad
• Entrada de conducto estándar 3/4"-14 NPT
• Diseñado para uso con variadores de velocidad; disponible en valores lineales de 2 W seleccionados
• El pedal es con muelle de retorno y vuelve a la posición normal al soltarlo; al presionar el pedal el potenciómetro gira de cero al máximo seleccionado
• Contacto auxiliar opcional: 15 A, 125–250 VAC; hasta tres conmutadores SPDT pueden añadirse y ajustarse para operar en cualquier punto del recorrido

Aplicaciones

• Plegadoras
• Marcadoras de cajas
• Frenos
• Picadoras
• Equipo de limpieza
• Sistemas de cierre
• Sistemas de transporte
• Máquinas de crimpado
• Máquinas de corte para tubos y tuberías
• Cortadoras
• Máquinas de corte
• Taladros
• Mesas de taladro
• Fabricantes
• Máquinas de eliminación de residuos
• Plegadoras
• Equipo de procesamiento de alimentos
• Sistemas de conformado
• Rectificadoras
• Máquinas de rectificado
• Enhebradoras
• Tornos
• Elevadores
• Sistemas de marcado
• Manejadores de materiales
• Microscopios
• Sistemas de control de lanzamiento de misiles
• Máquinas de moldeo
• Cizallas
• Industrias de corte
• Plataformas petrolíferas
• Plataformas
• Posicionadores
• Ruedas de alfarero
• Tiradores
• Equipo de punzonado
• Sistemas de rebobinado
• Remachadoras
• Formadoras de ranuras
• Enrutadores
• Sierras
• Aserraderos
• Trituradoras de chatarra
• Equipo de limpieza de alcantarillas
• Tijeras
• Máquinas de calzado
• Trituradoras
• Transbordador espacial
• Hilos
• Grapadoras
• Equipo quirúrgico
• Mesas
• Probadores
• Máquinas de roscado
• Máquinas de roscar
• Máquinas de recorte, embutido y conformado
• Máquinas de conformado y embutido
• Máquinas de conformado de extremos de tubos
• Dispositivos de expansión de tubos
• Centros torneado-fresado
• Torneadores
• Centros de mecanizado
• Platos giratorios
• Máquinas de atado y agrupado
• Control de tensión
• Cañones de agua
• Soldadoras
• Equipos de bobinado
• Sistemas de trefilado

Especificaciones técnicas

• Ejemplo de modelo: 500-A2HO-5K
• Tipo de conmutador: Potenciómetro lineal, 2 W
• Valores de resistencia: 5 000 Ω (5 kΩ) y 10 000 Ω disponibles
• Acción: Control variable momentáneo; el pedal gira el potenciómetro de cero al máximo seleccionado
• Circuitería: DPDT (Forma CC) con 2 contactos auxiliares; hasta 3 SPDT opcionales
• Entrada de cable: 3/4"-14 NPT (estándar)
• Carcasa: Hierro fundido, pintada Alert Orange
• Protector: Aluminio fundido sobredimensionado
• Sellado: Junta de neopreno, juntas tóricas en el eje, tornillo de tierra separado
• Montaje: Tres orificios para fijación rígida
• Conexiones: Terminales para soldar o conexiones rápidas
• Clasificación eléctrica: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC
• Clasificación de la carcasa: NEMA Tipo 1, 2, 4, 13; IP56 (IP68 bajo pedido)
