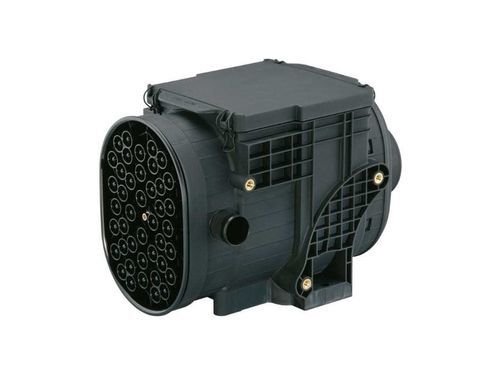

Unidad de filtración de partículas IQORON

centrífugacon cartucho filtrantede aire

Overview
Los espacios de instalación reducidos y los altos caudales no están en conflicto con el depurador de aire de dos etapas IQORON. Los diseños flexibles de esta serie permiten múltiples opciones para diversas aplicaciones. Los depuradores de una etapa complementarios de esta gama están diseñados para aplicaciones que requieren una baja pérdida de carga.

Product variants (high level)

• IQORON: Depurador de aire de dos etapas con pre-separación muy alta y opciones de barrido.
• IQORON-V: Depurador de aire de dos etapas; hasta el 90 % de eficiencia de pre-separación con válvula de descarga de polvo; disponible con diferentes conceptos de servicio (mantenimiento frontal o lateral según el modelo).
• IQORON-S: Depurador de aire de una etapa diseñado para aplicaciones estacionarias con cargas de polvo ligeras y baja resistencia al flujo.

Technical features (table)
Type of operation | IQORON | IQORON-V | IQORON-S
Field of application | Aplicaciones con altas cargas de polvo como máquinas agrícolas y de construcción, etc. | Aplicaciones con altas cargas de polvo como máquinas agrícolas y de construcción, compresores móviles, etc. | Aplicaciones estacionarias con bajas cargas de polvo como compresores
Volume flow range | 4 a 12 m³/min | 3 a 14 m³/min | 4 a 10 m³/min
Pre-separator | Bloque multiciclón (limpiable según sea necesario) | Bloque multiciclón (limpiable según sea necesario) | -
Pre-separation efficiency with dust discharge valve | - | Hasta 90 % | -
Pre-separation efficiency with scavenging (10 %) | > 95 % | Hasta 95 % | -
Final separation efficiency | > 99.99 % | > 99.99 % | > 99.97 %
Dust discharge | Barrido (p. ej. eyector o soplador) | Válvula de descarga de polvo (opción: barrido) | -
Installation | Concepto inline; instalación vertical y horizontal posible; montaje con orificios pasantes y/o insertos roscados | Concepto inline; instalación vertical y horizontal posible; montaje con orificios pasantes y/o insertos roscados | Concepto inline; instalación vertical y horizontal posible; montaje con orificios pasantes y/o insertos roscados
Service concept | Mantenimiento lateral con fijaciones estándar | Mantenimiento frontal con fijaciones comfort (IQORON-V 4.5 y -V 7); mantenimiento lateral con fijaciones comfort para IQORON-V 9 y -V 14 | Mantenimiento frontal con fijaciones comfort

Product benefits

• Vida útil máxima mediante pre-separación ciclónica de alta eficiencia y elemento CompacPleat.
• Flujo de aire inline para instalación flexible en espacios reducidos (instalación vertical y horizontal posible).
• Eliminación respetuosa con el medio ambiente gracias a elementos filtrantes sin metal y totalmente incinerables.
• El pre-separador es fácil de limpiar si es necesario (bloque multiciclón desmontable).
• Diversas posibilidades de montaje para una instalación rápida; orificios pasantes integrados o insertos roscados según el modelo.

Powerful in the smallest space
Gracias a los diseños compactos y al uso de poliamida reforzada con fibra de vidrio, la serie IQORON alcanza una mayor resistencia a la temperatura en comparación con depuradores similares. Rango típico de temperatura de servicio continuo: -40 °C a +100 °C, con picos a corto plazo hasta +120 °C. El diseño de flujo de aire inline permite un montaje flexible y un mantenimiento frontal o lateral según la variante.

High filter performance, maximum service life
El núcleo de la serie IQORON es el elemento filtrante CompacPleat (tecnología de fuelle simple o doble). Para el mismo espacio de instalación, el elemento CompacPleat proporciona una superficie filtrante considerablemente mayor, resultando en alta densidad de potencia y larga vida útil. El elemento es libre de metales y totalmente incinerable; para varios modelos está disponible un marco reutilizable para extracción.

Powerful details and components

• Elemento principal: Elemento filtrante CompacPleat con gran superficie filtrante para larga vida útil en espacios de instalación reducidos; permite un flujo de aire lineal a través del depurador.
• Elemento secundario (de seguridad): Proporciona refuerzo y protección adicionales durante el mantenimiento del elemento principal; ubicado aguas abajo del elemento filtrante y equipado con un sello radial para evitar la entrada de suciedad durante el servicio.
• Pre-separador: Bloque multiciclón de alta eficiencia para cargas de polvo pesadas; extraíble y limpiable (aire comprimido o lavado) si es necesario.
• Características de instalación: Orificios pasantes integrados para montaje rápido en ciertos modelos; insertos roscados disponibles como opción en otros, acelerando la primera instalación.
• Interruptor/indicador de servicio: Conexión roscada M10x1 integrada para un interruptor o indicador de servicio para monitorizar el nivel de suciedad; si no se utiliza, la conexión está sellada contra el polvo con la tapa protectora suministrada.

Accessories and adaptation
Para los modelos con concepto de mantenimiento lateral, están disponibles capós de admisión desarrollados específicamente en múltiples variantes por tamaño de filtro. Estos capós están diseñados para asegurar un flujo óptimo hacia las celdas multiciclón y preservar la eficiencia de pre-separación y la vida útil del filtro. Los accesorios estandarizados permiten una adaptación económica a diferentes condiciones de instalación.

Caractéristiques / spécifications techniques

• Serie / Modelo: IQORON (IQORON, IQORON-V, IQORON-S).
• Tipo de funcionamiento: IQORON e IQORON-V = dos etapas; IQORON-S = una etapa.
• Rangos de caudal: IQORON 4–12 m³/min; IQORON-V 3–14 m³/min; IQORON-S 4–10 m³/min.
• Pre-separación: Bloque multiciclón (limpiable) para variantes de dos etapas.
• Eficiencia de pre-separación: IQORON >95% con barrido; IQORON-V hasta 90% con válvula de descarga de polvo o hasta 95% con barrido.
• Eficiencia de separación final: >99.99% (IQORON, IQORON-V), >99.97% (IQORON-S).
• Descarga de polvo: Barrido o válvula de descarga de polvo (según variante).
• Elemento filtrante: CompacPleat (tecnología de fuelle simple o doble); sin metal, totalmente incinerable; marco reutilizable opcional.
• Conceptos de servicio: Mantenimiento frontal o lateral según variante y tamaño; fijaciones comfort en modelos seleccionados.
• Instalación: Flujo de aire inline; instalación vertical y horizontal posible; montaje mediante orificios pasantes y/o insertos roscados.
• Material y resistencia térmica: Carcasa en poliamida reforzada con fibra de vidrio; funcionamiento continuo -40 °C a +100 °C, picos cortos hasta +120 °C (según modelo).
• Monitorización: Conexión M10x1 integrada para interruptor/indicador de servicio; sellada si no se usa.
