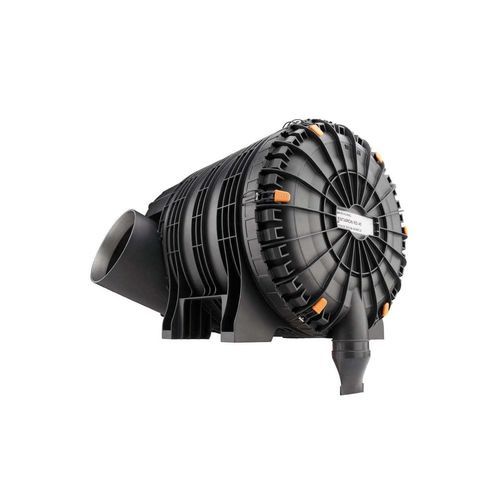

Unidad de filtrado de cartucho ENTARON XD/MD

de partículascon cartucho filtrantede aire

Resumen
Las series ENTARON XD y ENTARON MD de MANN+HUMMEL son depuradores de aire con carcasa plástica diseñados para aplicaciones móviles e industriales exigentes. ENTARON XD es una unidad de dos etapas con entrada de aire crudo tangencial; ENTARON MD es una unidad de una etapa optimizada para baja pérdida de carga inicial.

Narrativa clave del producto
Diseñada para entornos de trabajo severos y variables, la familia ENTARON amplía el rendimiento de separación comprobado con un diseño modular de plástico que reduce el peso y facilita el mantenimiento, manteniendo altas eficiencias de separación.

Beneficios del producto

• Protección mejorada del motor mediante elevadas eficiencias de separación inicial y final
• Mayor fiabilidad gracias a elementos filtrantes con un sistema de sellado avanzado
• Reducción de peso aproximada del 10 % frente a soluciones metálicas o híbridas convencionales
• Diseño modular para una configuración flexible y adaptación a diferentes instalaciones
• Cambio de elemento sin herramientas con cierres de confort codificados por color para un mantenimiento rápido

Detalles potentes
Carcasa robusta
Las carcasas están fabricadas en plástico reforzado con fibra de vidrio con nervaduras de refuerzo. El diseño en tres piezas está soldado a la entrada de aire crudo tangencial para asegurar la orientación y los soportes integrados. La salida de aire limpio incluye un anillo metálico de refuerzo que permite un par de apriete de las abrazaderas de manguera hasta 5 N·m. La alta eficiencia de pre-separación de ENTARON XD lo hace apto para cargas elevadas de polvo y a menudo elimina la necesidad de un pre-separador externo.

Detalles inteligentes
Los cierres de confort cuentan con elementos operativos codificados por color y lengüetas de encaje que se fijan durante el desmontaje o montaje de la tapa. La carcasa integra una conexión para interruptor/indicador de servicio y admite montaje con orificios pasantes (estándar) o insertos roscados (a petición).

Elementos filtrantes de alto rendimiento

• Nuevo sistema de sellado para un cierre fiable entre elemento y carcasa
• Tubos centrales robustos de plástico para reforzar el elemento (no aplicable a ENTARON XD/MD 40)
• Medio filtrante más robusto para una vida útil extendida
• Fijación de los pliegues con hilo de cola para estabilidad en todas las condiciones
• Elemento de seguridad roscado a la carcasa para evitar la extracción involuntaria durante el servicio
• Variantes adicionales de elementos principales y secundarios disponibles como opciones

Características técnicas

• Tipo de funcionamiento: ENTARON XD — dos etapas; ENTARON MD — una etapa; ENTARON MD 40 con DualSpin XT — combinación con pre-separador externo
• Campo de aplicación: XD — equipo móvil con cargas de polvo muy altas (maquinaria de construcción, cosechadoras, grúas móviles, compresores); MD — máquinas estacionarias, grupos electrógenos, aplicaciones de baja carga de polvo; versiones DualSpin — aplicaciones con carga de polvo extrema
• Rango de caudal: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Eficiencia de pre-separación: hasta 92 % (con barrido) para XD; aprox. 87 % (con válvula de descarga de polvo)
• Eficiencia de separación final: hasta >99,99 % según versión
• Instalación: vertical y horizontal posible según la posición de la válvula de descarga de polvo
• Concepto de servicio: acceso frontal con cierres de confort; cambio de elemento sin herramientas
• Protección contra entrada de agua: ENTARON XD 14–28 a pedido, XD 40 como estándar

Más información
Catálogos y documentación técnica están disponibles con curvas, números de pedido e instrucciones de instalación/mantenimiento.

Especificaciones técnicas

• Materiales: carcasa de plástico reforzado con fibra de vidrio; anillo metálico de refuerzo en la salida de aire limpio
• Diseño de la carcasa: carcasa en tres piezas soldada con soportes integrados para orientación
• Reducción de peso: aprox. 10 % más ligero que equivalentes metálicos/híbridos
• Sellado: sistema de sellado avanzado para un ajuste seguro del elemento
• Medio filtrante: medio robusto con fijación de pliegues por hilo de cola
• Tubo central: tubos centrales de plástico para refuerzo (excepto ENTARON XD/MD 40)
• Servicio: acceso frontal, cierres de confort codificados por color, reemplazo sin herramientas de elementos
• Montaje: orificios pasantes estándar; insertos roscados a petición
• Funciones de servicio: conexión para interruptor/indicador de servicio; elemento de seguridad roscado a la carcasa
• Rendimiento: eficiencia de separación final hasta >99,99 %; pre-separación hasta 92 % con barrido
• Rangos de caudal: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Aplicaciones típicas: máquinas móviles pesadas (XD), aplicaciones estacionarias con baja presencia de polvo (MD), versiones especiales para cargas extremas
