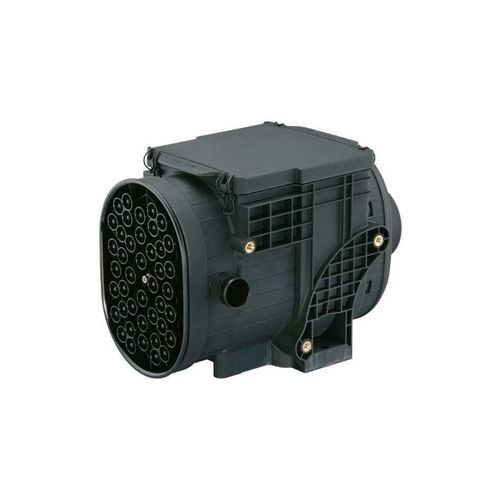

Unidad de filtración centrífuga IQORON

de partículascon filtro de papelde aire

Filtros de aire compactos para espacios de instalación reducidos
Los filtros de aire IQORON ofrecen altos caudales en carcasas compactas, adecuados para aplicaciones con espacio de instalación limitado. La serie incluye diseños de dos etapas y de una etapa para adaptarse a diferentes cargas de polvo y requisitos de caída de presión.

Variantes del producto

• IQORON: Unidad de dos etapas con barrido (scavenging) en la pre-separación, logrando >95 % de eficiencia de pre-separación; eficiencia de separación final > 99,99 %.
• IQORON-V: Unidad de dos etapas con válvula de descarga de polvo (opcional: barrido); hasta 90 % de eficiencia de pre-separación; eficiencia de separación final > 99,99 %.
• IQORON-S: Unidad de una etapa diseñada para baja resistencia al flujo; eficiencia de separación final > 99,97 %.

Beneficios del producto

• Vida útil prolongada mediante pre-separación multi-ciclón eficiente y elemento filtrante CompacPleat.
• Concepto de flujo en línea que permite instalación flexible (vertical u horizontal).
• Elementos filtrantes sin metal y totalmente incinerables para una eliminación respetuosa con el medio ambiente.
• Pre-separador limpiable si es necesario, lo que reduce las tareas de mantenimiento.
• Diversas opciones de montaje para una instalación rápida.

Diseño compacto y resistencia a la temperatura
Las carcasas compactas permiten la instalación en espacios complejos y reducidos. El poliamida reforzado con fibra de vidrio incrementa la resistencia térmica: funcionamiento continuo típicamente de −40 °C a +100 °C, con picos puntuales hasta +120 °C según el modelo. El acceso para mantenimiento es frontal o lateral según la variante y la orientación de instalación.

Tecnología de filtrado y vida útil
El elemento filtrante CompacPleat, disponible con tecnología de fuelle simple o doble, es el núcleo de IQORON. El flujo de aire lineal a través del elemento aumenta la superficie filtrante útil en comparación con elementos convencionales en el mismo espacio de instalación, proporcionando mayor densidad de potencia y vida útil. El elemento está libre de metales y es totalmente incinerable; varios modelos incluyen un marco de extracción reutilizable.

Accesorios
Para IQORON-V (concepto de servicio lateral) se ofrecen capós de admisión especialmente desarrollados en tres variantes por tamaño de filtro para optimizar el flujo hacia el pre-separador multi-ciclón y preservar la eficiencia de pre-separación y la vida útil del filtro. Los accesorios estandarizados facilitan la adaptación económica a las condiciones de instalación.

Especificaciones técnicas

• Tipo de funcionamiento: IQORON: Filtro de aire de dos etapas; IQORON-V: Filtro de aire de dos etapas; IQORON-S: Filtro de aire de una etapa.
• Campo de aplicación: IQORON: Cargas elevadas de polvo (p. ej. maquinaria agrícola y de construcción); IQORON-V: Cargas elevadas de polvo incluyendo compresores móviles; IQORON-S: Aplicaciones estacionarias con baja carga de polvo (p. ej. compresores).
• Rango de caudal volumétrico: IQORON: 4 a 12 m³/min; IQORON-V: 3 a 14 m³/min; IQORON-S: 4 a 10 m³/min.
• Pre-separador: IQORON: Bloque multi-ciclón (limpiable según necesidad); IQORON-V: Bloque multi-ciclón (limpiable según necesidad); IQORON-S: -
• Eficiencia de pre-separación con válvula de descarga: IQORON: -; IQORON-V: Hasta 90 %; IQORON-S: -
• Eficiencia de pre-separación con barrido (10 %): IQORON: > 95 %; IQORON-V: Hasta 95 %; IQORON-S: -
• Eficiencia de separación final: IQORON: > 99,99 %; IQORON-V: > 99,99 %; IQORON-S: > 99,97 %
• Descarga de polvo: IQORON: Barrido (p. ej. eyector o ventilador); IQORON-V: Válvula de descarga de polvo (opción: barrido); IQORON-S: -
• Instalación: Concepto en línea; posible instalación vertical y horizontal; montaje con orificios pasantes y/o insertos roscados.
• Concepto de servicio: IQORON: Servicio lateral con sujeciones estándar; IQORON-V: Servicio frontal con sujeciones confort para V 4.5 y V 7, servicio lateral con sujeciones confort para V 9 y V 14; IQORON-S: Servicio frontal con sujeciones confort.
