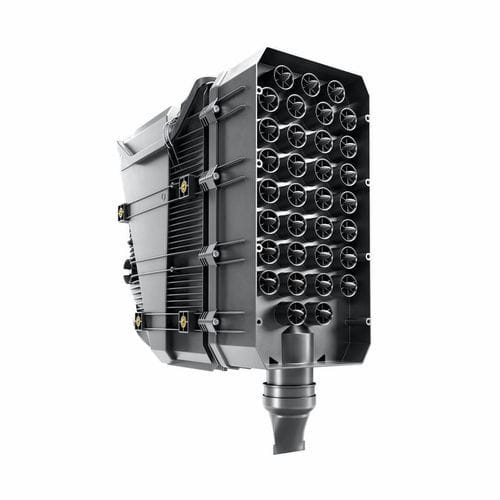

Cartucho filtrante de aire IQORON VP

de desempolvadode plásticopara aplicaciones móviles

Descripción general
La gama IQORON VP fue desarrollada especialmente para aplicaciones con cargas de polvo de media a alta intensidad. El limpiador de aire compacto y de dos etapas, equipado con el nuevo elemento filtrante VarioPleat, está diseñado para aplicaciones con una potencia a partir de 400 kW cuando el espacio de instalación es reducido. El concepto permite una trayectoria de aire corta hacia el motor. En comparación con soluciones similares del mercado, el IQORON VP logra hasta un 70 % más de vida útil sin purga.

Características técnicas (resumen)
Tipo de funcionamiento: Limpiador de aire de dos etapas
Campo de aplicación: Aplicaciones móviles con cargas de polvo muy altas como máquinas de construcción, camiones de obra, cosechadoras, tractores, grúas móviles, compresores móviles, etc.
Rango de caudal volumétrico: 14 a 33 m³/min
Eficiencia de pre-separación con válvula de polvo: 85%
Eficiencia de pre-separación con purga (10%): > 90%
Eficiencia de separación final: > 99.99%
Descarga de polvo: Válvula de descarga de polvo (opción: purga)
Instalación: Posible instalación vertical y horizontal
Concepto de servicio: Acceso lateral con cierres de confort
Protección adicional contra entrada de agua: Junta de cubierta a solicitud
Variantes especiales: Disponible a pedido como limpiador de aire monofásico sin bloque ciclón

Beneficios del producto

• Funcionamiento horizontal y vertical sin pérdida de rendimiento gracias al bloque multi-ciclón mejorado
• Instalación de purga simple y económica utilizando baja presión negativa en el puerto de purga
• Hasta un 70 % más de vida útil posible con operación con válvula de descarga de polvo
• Rutas de flujo de aire acortadas hacia el motor mediante conexión de aire limpio a 45° (posición ajustable)
• El elemento filtrante VarioPleat permite alta densidad de filtración

Mejora del rendimiento de separación
El pre-separador multi-ciclón actualizado mejora el rendimiento para aplicaciones sin purga. El IQORON VP puede instalarse con una válvula de descarga de polvo en posiciones horizontales y verticales sin disminución del rendimiento. Para entornos con polvo pesado (p. ej. aplicaciones agrícolas) se puede acoplar el pre-separador DualSpin XT para un mejor manejo de polvos orgánicos y fibrosos. Combinado con purga, esto logra excelente eficiencia de pre-separación. Un diseño especial de las palas guía reduce la caída de presión en el pre-separador. Los caminos de flujo generosamente dimensionados reducen el riesgo de obstrucción del limpiador de aire.

Elemento filtrante VarioPleat
El elemento filtrante VarioPleat permite alturas de pliegue variables para que los pliegues individuales se puedan optimizar al espacio disponible mediante escalones o curvas. Esto permite un alto rendimiento de filtración y baja restricción de flujo usando espacios de instalación reducidos. La tecnología de fabricación del elemento produce una menor caída de presión en comparación con otras tecnologías de elemento y la estructura de pliegues estabilizada minimiza la obstrucción por grandes residuos. La tecnología VarioPleat es estándar en la gama IQORON VP y en soluciones a medida.

Diseño compacto y flexible
El diseño modular compacto de dos etapas permite una fácil adaptación a un limpiador de aire de una sola etapa e integración flexible en instalaciones complejas. Ventajas clave:

• Carcasa delgada y compacta para instalación en espacios complejos/reducidos
• Insertos roscados para múltiples opciones de montaje e instalación simplificada

Características adicionales
Elemento secundario reforzado con marco plástico robusto para mayor seguridad durante los cambios de filtro. Cierres de confort y asas en los elementos principal y secundario permiten acceso sin herramientas y mantenimiento simplificado. La salida de aire limpio configurable a 45° permite rutas de aire cortas con mínima resistencia; el anillo de refuerzo integrado soporta alto par de apriete para una conexión segura. Conexiones para sensor/interruptor de servicio con rosca externa M10x1 están disponibles en ambos lados en posición protegida.

Especificaciones técnicas

• Tipo de funcionamiento: Limpiador de aire de dos etapas
• Campo de aplicación: Aplicaciones móviles con cargas de polvo muy altas (máquinas de construcción, cosechadoras, tractores, grúas móviles, compresores móviles, etc.)
• Rango de caudal volumétrico: 14 a 33 m³/min
• Eficiencia de pre-separación (válvula de polvo): 85%
• Eficiencia de pre-separación (purga 10%): > 90%
• Eficiencia de separación final: > 99.99%
• Descarga de polvo: Válvula de descarga de polvo (opción: purga)
• Instalación: Posible instalación vertical y horizontal
• Concepto de servicio: Acceso lateral con cierres de confort (acceso sin herramientas)
• Protección adicional contra entrada de agua: Junta de cubierta a solicitud
• Variantes especiales: Disponible a pedido como limpiador de aire monofásico sin bloque ciclón; opción pre-separador DualSpin XT para polvos orgánicos/fibrosos
