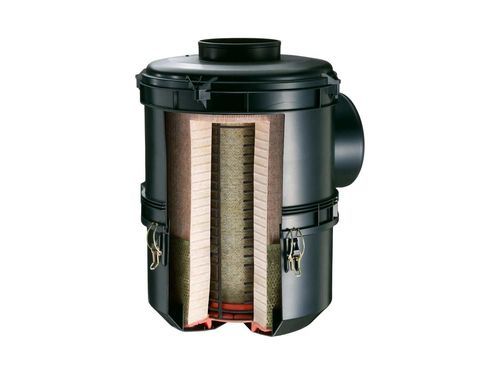

Cartucho filtrante de aire NLG

de desempolvadode plástico reforzado con fibra de vidriode plástico

Descripción general
La serie NLG desarrollada por MANN+HUMMEL es una solución modular y económica para la filtración del aire de admisión en múltiples aplicaciones industriales. La gama ofrece diámetros y longitudes configurables y tres variantes principales para ajustarse a la carga de polvo y a las restricciones de instalación. NLG Pico es una versión monofásica para bajas cargas de polvo; NLG Piclon añade una etapa de pre-separación tangencial para cargas medias; NLG Pico con DualSpin combina el elemento Pico con un prefiltro ciclónico externo para cargas altas de polvo.

Variantes

• NLG Pico: Filtro de aire monofásico para aplicaciones con baja carga de polvo.
• NLG Piclon: Filtro de aire de dos etapas con pre-separación tangencial para cargas medias de polvo.
• NLG Pico con DualSpin: Filtro combinado (elemento monofásico) con pre-separador ciclónico externo para aplicaciones con alta carga de polvo.

Características técnicas

• Tipo de funcionamiento: Monofásico (NLG Pico) / Dos etapas (NLG Piclon) / Combinación con pre-separador externo (NLG Pico con DualSpin).
• Campo de aplicación: De cargas ligeras a altas de polvo — vehículos comerciales, compresores, motores marinos, máquinas de construcción y agrícolas.
• Rango de caudal volumétrico: 10–45 m³/min (NLG Pico), 10–40 m³/min (NLG Piclon), 18–50 m³/min (NLG Pico con DualSpin).
• Pre-separador: Ninguno (Pico) / Tangencial (Piclon) / Ciclón (DualSpin).
• Eficiencia de pre-separación con válvula de polvo: - / 75 % / 80 % (Pico / Piclon / DualSpin según corresponda).
• Eficiencia de pre-separación con barrido (5 %): - / >80 % / >84 %.
• Eficiencia de separación final: >99,99 % (Pico, Piclon) / >99,97 % (Pico con DualSpin).
• Expulsión de polvo: Válvula de descarga de polvo opcional (Piclon, DualSpin) con opción de barrido.
• Instalación: Instalación vertical y horizontal posible; la orientación puede depender de la posición de la válvula de descarga de polvo.
• Concepto de servicio: Mantenimiento frontal con sujetadores estándar; cambio de elemento sin herramientas con abrazaderas de alambre estándar.
• Protección adicional contra entrada de agua: Opcional.

Ventajas del producto

• Carcasa: libre de corrosión, plástico reforzado con fibra de vidrio para una larga vida útil en entornos exigentes.
• Elementos filtrantes: sin metal y totalmente incinerables para una eliminación respetuosa con el medio ambiente.
• Posiciones de entrada flexibles y tamaños modulares para fácil adaptación a diferentes equipos.
• Inserciones roscadas integradas para una instalación inicial rápida en vehículos o máquinas.
• Sujetadores estándar que permiten reemplazar el elemento filtrante rápidamente sin herramientas especiales.

Detalles relevantes
Sistema modular para una excelente flexibilidad
El diseño modular NLG dispone de cuatro diámetros que se pueden combinar con tres longitudes de carcasa para generar 12 variantes básicas. Esto permite adaptarse a las restricciones de espacio y a los requisitos de carga de polvo: carcasas cortas para versiones estándar y carcasas y elementos más largos para cargas de polvo aumentadas y periodos de servicio más largos. Las conexiones de conducto estándar y el montaje con soporte facilitan la sustitución y la readaptación.

Ideal para condiciones extremas
La opción de pre-separador DualSpin es adecuada para condiciones de operación extremas y de cosecha. Ofrece una eficiencia de pre-separación superior al 84 % y reduce la caída de presión respecto al diseño tangencial Piclon. La carcasa del pre-separador en plástico antiestático y las secciones de flujo sobredimensionadas ayudan a evitar obstrucciones y son idóneas para la separación de partículas orgánicas. Los insertos de paletas de guía cubren caudales de 18 a 50 m³/min.

Especificaciones técnicas

• Tipo de funcionamiento: Monofásico / Dos etapas / Combinación con pre-separador externo.
• Campo de aplicación: Cargas de polvo de ligeras a altas (vehículos comerciales, compresores, motores marinos, máquinas de construcción y agrícolas).
• Rango de caudal volumétrico: 10–45 m³/min (Pico), 10–40 m³/min (Piclon), 18–50 m³/min (Pico con DualSpin).
• Opciones de pre-separador: Ninguno / Tangencial / Ciclón.
• Eficiencia de pre-separación con válvula: 75 % (Piclon), 80 % (DualSpin).
• Eficiencia de pre-separación con barrido (5 %): >80 % (Piclon), >84 % (DualSpin).
• Eficiencia de separación final: >99,99 % (Pico, Piclon), >99,97 % (Pico con DualSpin).
• Expulsión de polvo: Válvula de descarga opcional y barrido opcional (Piclon, DualSpin).
• Instalación: Vertical y horizontal; depende de la posición de la válvula de descarga de polvo.
• Concepto de servicio: Mantenimiento frontal, sujetadores estándar, cambio de elemento sin herramientas.
• Protección: Protección adicional contra entrada de agua opcional.
• Materiales de carcasa: Plástico reforzado con fibra de vidrio; carcasa del pre-separador disponible en plástico antiestático.
