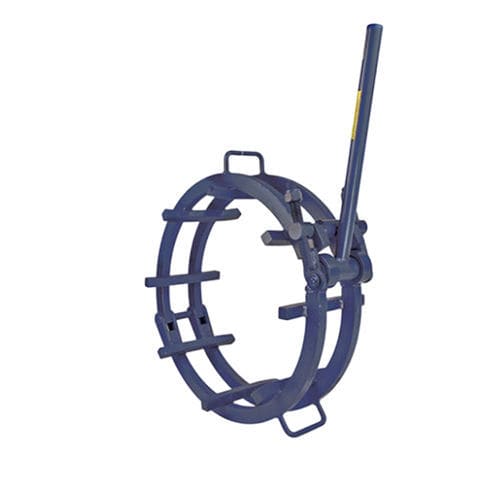

Pinza hidráulica de tubos 01 series

Descripción del producto
Las abrazaderas de jaula Mathey Dearman están disponibles en modelos de palanca manual, trinquete e hidráulicos, en versiones tack o sin tack. Alinean tuberías para soldadura hasta Schedule 80 y cubren tamaños de 2"–60" / 60.3–1.524 mm.

Notas de uso
Las abrazaderas de jaula están diseñadas únicamente para el alineamiento de tuberías y no para reformar la tubería. Cada tamaño de abrazadera se ajusta a un diámetro de tubería específico. Si el diámetro exterior del tubo varía más de ±3/16" / 5 mm respecto al diámetro indicado, el alineamiento puede no ser preciso.

Ventajas del producto

• Contactos de acero inoxidable y opciones para diámetros especiales disponibles bajo pedido. Añadir "SS" al número de pieza para puntos de contacto en inoxidable.
• Las barras transversales sin tack son arqueadas para permitir una soldadura de círculo completo sin retirar la abrazadera, facilitando el proceso.
• Las barras transversales tipo tack, rectas, tienen extremos acampanados para facilitar la colocación y el apriete; retirar la abrazadera tras el tack para completar la soldadura.
• Las barras transversales tack y sin tack pueden suministrarse en acero inoxidable para aplicaciones en aleaciones especiales.

Tabla — Modelo manual Tack / Tamaño de tubería
MODELO MANUAL TACK | TAMAÑO DE TUBERÍA
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1,016 mm
01.0505.042 — 42" / 1,067 mm
01.0505.048 — 48" / 1,219 mm
01.0505.054 — 54" / 1,372 mm
01.0505.060 — 60" / 1,524 mm

Especificaciones técnicas

• Rango: 2"–60" / 60.3–1,524 mm
• Modelos disponibles: palanca manual, trinquete, hidráulico
• Versiones: barras transversales tack y sin tack
• Uso previsto: alineamiento de tuberías únicamente (no para reformar)
• Tolerancia de ajuste: ±3/16" / 5 mm
• Compatibilidad de Schedule: alinea hasta Schedule 80
• Opciones de material: puntos de contacto y barras transversales en acero inoxidable disponibles bajo pedido (añadir "SS" al número de pieza)
• Cada tamaño de abrazadera se ajusta a un diámetro de tubería específico
