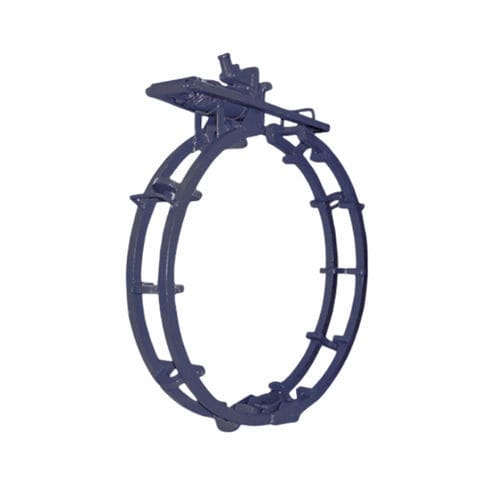

Pinza hidráulica de tubos H series

Descripción del producto
La abrazadera de jaula hidráulica Mathey Dearman emplea un cierre hidráulico resistente para generar la fuerza adicional necesaria para alinear tuberías de gran diámetro y permite una liberación rápida de la abrazadera para una manipulación eficiente. Disponible para diámetros de 16–60" (406–1.524 mm), la abrazadera permite soldadura de círculo completo con la barra transversal adecuada.

Disponibilidad
SÓLO EN INVENTARIO EN AMÉRICAS

Ventajas del producto

• Gato hidráulico de 12 t incluido para alta fuerza de sujeción
• Disponible a pedido con varias configuraciones de barras transversales
• Las barras transversales no-tack (arqueadas) permiten soldar en círculo completo sin retirar la abrazadera, mejorando la continuidad y la productividad de la soldadura
• Las barras rectas tipo tack tienen extremos ensanchados para facilitar la colocación de la tubería y permiten retirar la abrazadera después del soldado de punto para completar la soldadura
• Barras transversales disponibles en acero inoxidable para aplicaciones con acero inoxidable y aleaciones especiales

Especificaciones (modelos y tamaños de tubería)
MODELO HYDRAULIC TACK | TAMAÑO TUBERÍA PULGADAS | TAMAÑO TUBERÍA MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1,016 mm
01.0505.H42 | 42" | 1,067 mm
01.0505.H48 | 48" | 1,219 mm
01.0505.H54 | 54" | 1,372 mm
01.0505.H60 | 60" | 1,524 mm

Características técnicas

• Rango: 16–60" (406–1.524 mm)
• Gato hidráulico: capacidad 12 t (gato incluido)
• Mecanismo de cierre: cierre hidráulico resistente para mayor fuerza y liberación rápida
• Opciones de barra transversal: no-tack (arqueadas) y tipo tack recto (extremos ensanchados)
• Materiales de barras transversales: estándar y acero inoxidable para aleaciones especiales
• Uso previsto: alinear y reformar tuberías de gran diámetro o dañadas; permite soldadura de círculo completo con la barra transversal adecuada
• Modelos / SKUs: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
