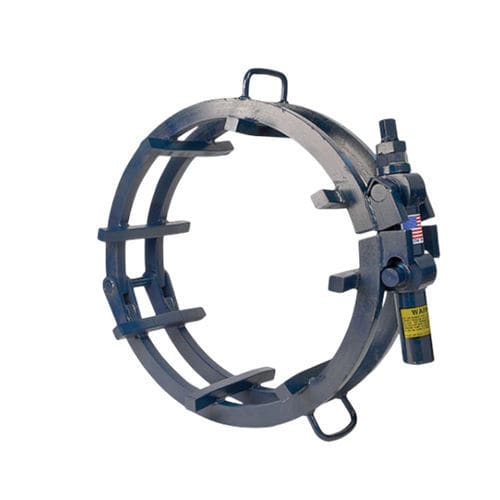

Abrazadera R0 series

Descripción del producto
La abrazadera de jaula con trinquete Mathey Dearman utiliza un sistema de cierre por trinquete que proporciona la fuerza adicional necesaria para alinear tuberías de gran diámetro. Diseñada para diámetros de 14 – 60" (356 – 1.524 mm). El trinquete se vende por separado.

Disponibilidad
SÓLO EN EXISTENCIAS EN AMÉRICAS.

Ventajas del producto

• DISPONIBLE BAJO PEDIDO
• Las barras transversales sin puntiado están arqueadas para permitir una soldadura circular completa sin retirar la abrazadera, mejorando la continuidad y eficiencia de la soldadura.
• DISEÑOS DE BARRAS TRANSVERSALES PARA LA ABRAZADERA
• Las barras transversales tipo puntiado, rectas, tienen extremos agrandados para facilitar el posicionamiento de las tuberías y su sujeción; la abrazadera se retira tras el puntiado para completar la soldadura.
• Las barras transversales están disponibles en acero inoxidable para aplicaciones con acero inoxidable y otras aleaciones especiales.

El trinquete se vende por separado
Los conjuntos de trinquete y las manijas no están incluidos y deben pedirse aparte junto con la abrazadera.

Especificaciones - Modelos Ratchet Tack / Tamaños de tubería
RATCHET TACK MODEL | PIPE SIZE INCH | PIPE SIZE MM
01.0505.R06 | 6" | 168.2 mm
01.0505.R08 | 8" | 219 mm
01.0505.R10 | 10" | 273 mm
01.0505.R12 | 12" | 323.8 mm
01.0505.R14 | 14" | 356 mm
01.0505.R16 | 16" | 406 mm
01.0505.R18 | 18" | 457 mm
01.0505.R20 | 20" | 508 mm
01.0505.R22 | 22" | 559 mm
01.0505.R24 | 24" | 610 mm
01.0505.R26 | 26" | 660 mm
01.0505.R28 | 28" | 711 mm
01.0505.R30 | 30" | 762 mm
01.0505.R32 | 32" | 812 mm
01.0505.R34 | 34" | 864 mm
01.0505.R36 | 36" | 914 mm
01.0505.R38 | 38" | 965 mm
01.0505.R40 | 40" | 1.016 mm
01.0505.R42 | 42" | 1.067 mm
01.0505.R48 | 48" | 1.219 mm

Opciones de mango para trinquete
01.0505.R01 | Mango de trinquete 3/4" (abrazadera 4 – 8")
01.0505.R02 | Mango de trinquete 7/8" (abrazadera 10 – 42")
01.0505.R03 | Mango de trinquete 1" (abrazadera 44"+)

Especificaciones técnicas

• Nombre del modelo: Ratchet Cage Clamp
• Marca: Mathey Dearman
• Rango: 14 – 60" / 356 – 1.524 mm (modelos Ratchet Tack específicos listados de 6" a 48" con códigos)
• El trinquete se vende por separado; opciones de mango: 3/4", 7/8", 1" según rangos de abrazadera
• Diseños de barras transversales: sin puntiado (arqueado) y tipo puntiado recto (extremos agrandados)
• Barras transversales disponibles en acero inoxidable para aplicaciones en inox y aleaciones especiales (disponibles bajo pedido)
• El diseño sin puntiado permite una soldadura de círculo completo sin retirar la abrazadera
• Stock: sólo en existencias en las Américas
