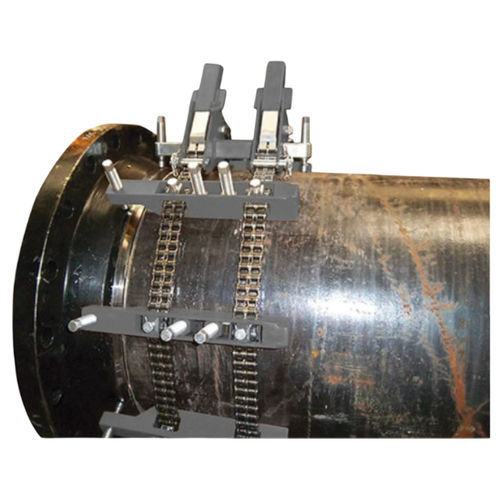

Abrazadera para tubo de tornillo EZDCC series

de acero inoxidablede metalpara tubos dobles

Descripción del producto
La abrazadera de cadena doble EZ Fit es una pinza de doble cadena para el alineado y reformado de tuberías y recipientes, incluidos codos, tees y accesorios. Cubre una gama de 10–240 pulg (273–6.100 mm) y está diseñada para reformar paredes de tubo hasta schedule 80. Las barras de gato independientes con tres husillos giratorios y los bloques principales dobles permiten un reformado controlado donde las pinzas de jaula no son adecuadas.

Ventajas del producto

• Diseño de doble cadena para alineado y reformado en una amplia gama de diámetros
• Alineado preciso — las barras de gato alrededor del diámetro exterior proporcionan una precisión de reformado dentro de 0,5 mm para diámetros internos y externos
• Capacidad — reforma ambos lados de las juntas de soldadura y admite espesores hasta schedule 80, así como codos y tees
• Adaptabilidad — la configuración de cadena permite alinear codos, tees y accesorios complejos que la abrazadera de jaula no puede manejar
• Barras de gato independientes — cada barra incorpora tres husillos giratorios para adaptarse a superficies desiguales
• Compatibilidad con accesorios — compatible con dispositivo de nivelado y soporte; los tamaños grandes usan polipastos de cable

La abrazadera de cadena doble EZ Fit incluye

• Longitud de cadena necesaria para la gama de tuberías
• Barras de gato extra resistentes listadas por rango de tubo
• Número de bloques principales listado por rango de tubo
• Dos ajustes finos
• Dispositivo de nivelado y soporte (las abrazaderas más grandes se suministran con polipasto de cable)
• Llave para husillo
• Instrucciones de uso y maletín de almacenamiento resistente

Opcional

• Llave dinamométrica (150 Nm) para la tensión correcta de la cadena
• Tornillos espaciadores en acero al carbono o inoxidable
• Barras de gato y husillos adicionales
• Cadena adicional

Especificaciones (tabla)

• EZDCC36 | 10–36 pulg (273–915 mm) | 9 barras | 1 bloque principal | 100 kg (220 lb)
• EZDCC36SS | 10–36 pulg (273–915 mm) | 9 | 1 | 100 kg (220 lb)
• EZDCC48 | 10–48 pulg (273–1.220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC48SS | 10–48 pulg (273–1.220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC54 | 10–54 pulg (273–1.375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC54SS | 10–54 pulg (273–1.375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC60 | 10–60 pulg (273–1.525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC60SS | 10–60 pulg (273–1.525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC72 | 10–72 pulg (273–1.830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC72SS | 10–72 pulg (273–1.830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC84 | 10–84 pulg (273–2.135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC84SS | 10–84 pulg (273–2.135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC96 | 10–96 pulg (273–2.440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC96SS | 10–96 pulg (273–2.440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC108 | 10–108 pulg (273–2.745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC108SS | 10–108 pulg (273–2.745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC120 | 10–120 pulg (273–3.050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC120SS | 10–120 pulg (273–3.050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC132 | 10–132 pulg (273–3.355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC132SS | 10–132 pulg (273–3.355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC144 | 10–144 pulg (273–3.715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC144SS | 10–144 pulg (273–3.715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC168 | 10–168 pulg (273–4.270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC168SS | 10–168 pulg (273–4.270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC192 | 10–192 pulg (273–4.880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC192SS | 10–192 pulg (273–4.880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC216 | 10–216 pulg (273–5.490 mm) | 60 | 3 | 455 kg (1.010 lb)
• EZDCC216SS | 10–216 pulg (273–5.490 mm) | 60 | 3 | 455 kg (1.010 lb)
• EZDCC240 | 10–240 pulg (273–6.100 mm) | 66 | 3 | 500 kg (1.110 lb)
• EZDCC240SS | 10–240 pulg (273–6.100 mm) | 66 | 3 | 500 kg (1.110 lb)
• * Apto para acero inoxidable. Tamaños mayores disponibles bajo petición

Especificaciones técnicas

• Nombre del modelo: EZ Fit Double Pipe Chain Clamp
• Aplicación: Alineado y reformado de tuberías y recipientes, incluidos codos, tees y accesorios
• Rango máximo cubierto: 10–240 pulg (273–6.100 mm)
• Capacidad de espesor de pared: Hasta schedule 80 (reforma ambos lados de la unión de soldadura)
• Precisión de alineado: Dentro de 0,5 mm para diámetros internos/externos de ambas tuberías
• Barras de gato: Barras independientes extra resistentes; cada barra con tres husillos giratorios
• Opciones de cadena: Acero carbono y acero inoxidable (modelos inox con puntos de contacto inox para soldar materiales exóticos)
• Accesorios: Dispositivo de nivelado y soporte (polipastos de cable para tamaños grandes), opción de llave dinamométrica (150 Nm), barras/husillos adicionales, cadena adicional, tornillos espaciadores
• Suministro: Suministrado en maletines de almacenamiento duraderos; llave dinamométrica opcional para asegurar la tensión correcta de la cadena
• Nota de disponibilidad: NOT STOCKED IN THE AMERICAS
