Abrazadera para tubo de tornillo D2 series

de metalde acero inoxidablepara uso intensivo

Descripción del producto

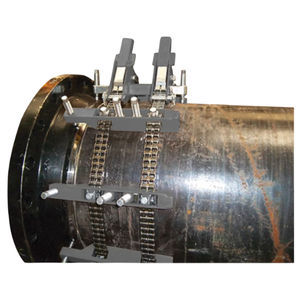

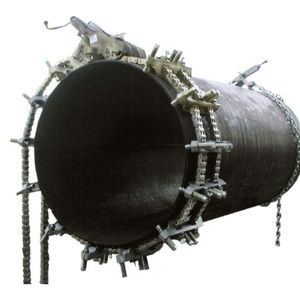

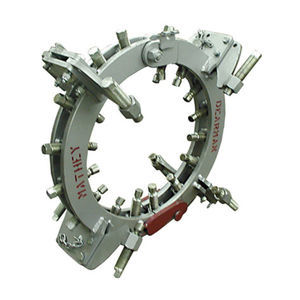

El Sturdi Clamp de Mathey Dearman es una abrazadera de cadena diseñada para el alineamiento y la reforma de tuberías schedule 40 y de pared inferior, así como de codos, tees, bridas y tapas. Una sola abrazadera cubre un amplio rango de diámetros (1–72 pulg / 33,4–1.828,8 mm) según la configuración. Disponible con cadena de rodillos dúplex de acero al carbono niquelado o cadena de acero inoxidable; los jackscrews, barras de gato y bloque principal son de acero inoxidable. Las jackbars de gran elevación y el bloque principal permiten reformar ambos lados de la separación de soldadura y facilitan la soldadura alrededor de toda la circunferencia con la abrazadera instalada.

Características y ventajas

• Alineamiento de precisión – Los dobles jackscrews situados alrededor del diámetro exterior proporcionan alineamiento y reforma con precisión de hasta 0,5 mm para diámetros internos o externos.
• Reformabilidad – Capacidad de reformar en ambos lados de la junta de soldadura para tubería schedule 40; alinea distintos espesores de pared, codos, tees y accesorios.
• Adaptable – El diseño de cadena permite alinear y reformar codos, tees y accesorios que las abrazaderas tipo jaula no pueden gestionar; una abrazadera de cadena puede cubrir el rango de varias abrazaderas tipo jaula.
• Jackbars independientes de gran elevación – Las jackbars de doble jackscrew de "gran elevación" proporcionan espacio adicional para la antorcha/vara de soldadura; cada jackscrew tiene pies pivotantes independientes para superficies irregulares.
• Amplio rango – Los modelos de una sola abrazadera cubren amplias gamas de tamaños según la configuración de la pieza.

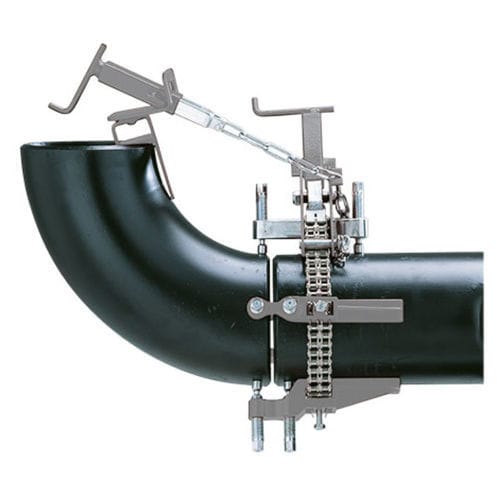

• Seguro – Con el dispositivo de nivel y soporte (se vende por separado), codos, tees y accesorios se mantienen fijamente durante el alineamiento.

Incluido con cada Sturdi Clamp

• Cadena dúplex de rodillos en acero al carbono niquelado o acero inoxidable
• Jackbars con jackscrew en acero inoxidable, simples o dobles (cantidad según especificaciones)
• Bloque principal en acero inoxidable
• Barra rompedor de jackscrew y casquillo
• Caja de almacenamiento resistente
• Piezas y manual de funcionamiento

Aplicaciones / Observaciones
El fabricante proporciona ejemplos de montajes típicos. Cada abrazadera se suministra con los accesorios necesarios para los montajes estándar y una caja de almacenamiento de acero. El dispositivo de nivel y soporte no está incluido y debe comprarse por separado. Los cálculos se basan en una resistencia a la tracción de la tubería de 45,000 psi (3,168 kg/cm²).

Especificaciones técnicas

• Nombre del modelo: Sturdi Clamp (Sturdi Pipe Chain Clamp)
• Fabricante / Marca: Mathey Dearman
• Inventado: 1930
• Opciones de material: cadena de acero al carbono niquelada o cadena de acero inoxidable; jackscrews, jackbars y bloque principal en acero inoxidable
• Cobertura de tamaño de tubería: una abrazadera cubre un amplio rango; los números de pieza específicos cubren los rangos que se indican a continuación
• Configuraciones (ejemplos): D250-SC | 4 jackbars | 1–12 pulg (25,4–304,8 mm) | reforma/alinea a schedule 40/80 | DA-600S jackbar | DA-100 bloque principal | DA-300 cadena
• D250-SCSS | 4 | 1–12 pulg (25,4–304,8 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D249-SC | 7 | 4–20 pulg (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300
• D249-SCSS | 7 | 4–20 pulg (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D235-SCSS | 8 | 10–36 pulg (254–914,4 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D236-SCSS | 13 | 10–54 pulg (254–1.371,6 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D237-SCSS | 16 | 10–72 pulg (254–1.828,8 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• Nota: las configuraciones marcadas SCSS son aptas para acero inoxidable
• Accesorios: dispositivo de nivel y soporte (se vende por separado)
