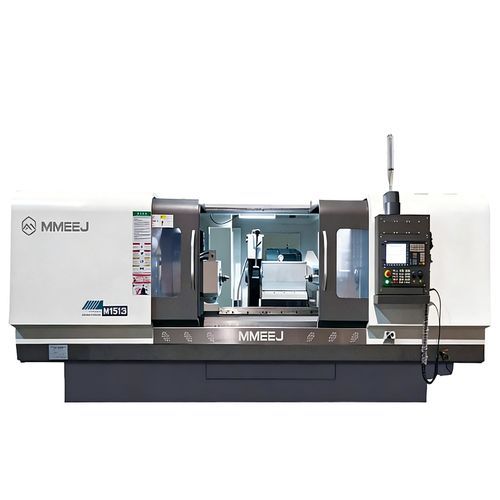

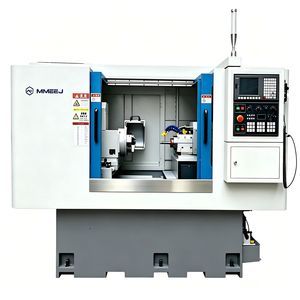

Rectificadora cilíndrica exterior MK series

para vidriode piezas para procesarhorizontal

Descripción general
La máquina utiliza una disposición de mesa móvil en T. Los elementos de la fundación se fabrican por moldeo en arena con resina; la estructura principal es fundición de hierro HT300 perlítica, proporcionando rigidez y estabilidad dimensional.
El sistema de control numérico gestiona independientemente los ejes X y Z y permite interpolación X–Z para el rectificado cilíndrico exterior automático.
Adecuada para rectificado de piezas en materiales especiales (vidrio, zafiro, carburo de silicio, fibra de carbono, etc.) y para componentes como reductores, mangos de herramientas y cilindros en aplicaciones industriales.

Especificaciones

• MK1320B — Distancia entre centros (mm): 500, 750; Altura de centro (mm): 135; Diámetro a rectificar (O.D) (mm): 8–200; Peso máx. pieza (kg): 50
• MK1332 — Distancia entre centros (mm): 1000, 1500; Altura de centro (mm): 180; Diámetro a rectificar (O.D) (mm): 8–320; Peso máx. pieza (kg): 150
• MK1620B — Distancia entre centros (mm): 500, 750; Altura de centro (mm): 135; Diámetro a rectificar (O.D) (mm): 8–200; Peso máx. pieza (kg): 50
• MK1632 — Distancia entre centros (mm): 1000, 1500; Altura de centro (mm): 180; Diámetro a rectificar (O.D) (mm): 8–320; Peso máx. pieza (kg): 150
• MK1350 — Distancia entre centros (mm): 1500, 2000, 3000, 4000; Altura de centro (mm): 270; Diámetro a rectificar (O.D) (mm): 25–500; Peso máx. pieza (kg): 1000

Cabezal

• Conicidad del centro (MT): MK1320B 4; MK1332 5; MK1620B 4; MK1632 5; MK1350 6
• Velocidad del husillo / variable (r/min) 50Hz: MK1320B 26–260; MK1332 19–190; MK1620B 26–260; MK1632 19–190; MK1350 10–100

Cabezal de muela

• Dimensión máxima de muela (Ø×An×Ø int) (mm): MK1320B 400×50×203; MK1332 600×75×305; MK1620B 500×75×203; MK1632 600×75×305; MK1350 750×75×305
• Velocidad periférica de la muela (m/s): todos los modelos 35
• Unidad mínima de ajuste (mm): todos los modelos 0.0001

Mesa de trabajo

• Ángulo máximo de rotación de la mesa (Horario °): MK1320B 5 (500), 3 (750); MK1332 3; MK1620B 5 (500), 3 (750); MK1632 3; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• Ángulo máximo de rotación de la mesa (Antihorario °): MK1320B 9; MK1332 7 (1000), 6 (1500); MK1620B 9; MK1632 7 (1000), 6 (1500); MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

Contrapunta

• Conicidad del centro (MT): MK1320B 4; MK1332 4; MK1620B 4; MK1632 4; MK1350 6
• Recorrido del husillo interior (mm): MK1320B 30; MK1332 30; MK1620B 30; MK1632 30; MK1350 70

Nota
Los valores anteriores corresponden a los diferentes modelos (MK1320B, MK1332, MK1620B, MK1632, MK1350) según se indica en la tabla de especificaciones de la ficha del producto.
