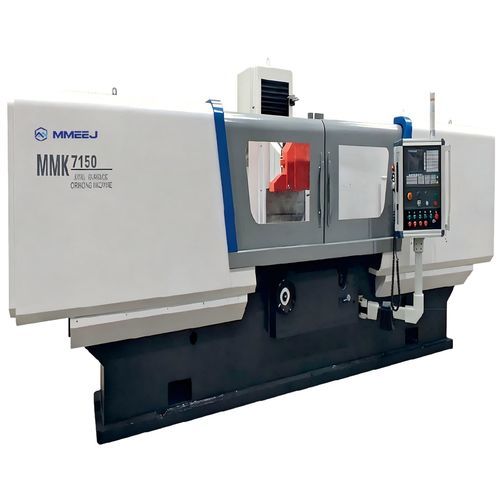

Rectificadora plana 71 series

planade piezas para procesarhorizontal

Principales características y rendimiento:
La Rectificadora de superficies Serie 71 con husillo horizontal y mesa rectangular presenta un diseño de mesa deslizante cruzada para modelos con ancho de mesa ≤ 400 mm y un diseño de columna móvil para modelos con ancho de mesa > 400 mm. Su función principal es rectificar superficies planas usando el perímetro de la muela; la cara de la muela también puede emplearse para superficies verticales y ranuras. Indicada para el mecanizado de mesas rectangulares, guías con inserto de acero, componentes de carburo cementado y para el acabado de precisión de diversas piezas.

Tabla de especificaciones (las filas representan elementos de especificación; las columnas unidades y valores por modelo):
Items | Unidad | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
Dimensiones de la mesa | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
Dimensiones de rectificado para la pieza | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
Recorrido de la mesa | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
Recorrido transversal del carro | mm | 300 | 300 | 450 | 560 | 680 | 820
Velocidad de recorrido transversal del carro | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
Microavance manual | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
Distancia entre el centro del husillo y la mesa | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
Rugosidad de la pieza | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
Planitud de la mesa | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
Peso de la máquina | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500

Características técnicas / especificaciones:

• Serie: Rectificadora de superficies Serie 71 con husillo horizontal y mesa rectangular
• Distribución: diseño de mesa deslizante cruzada para ancho de mesa ≤ 400 mm; diseño de columna móvil para ancho de mesa > 400 mm
• Función principal: rectificar superficies planas con el perímetro de la muela; usar la cara de la muela para superficies verticales y ranuras
• Aplicaciones: mesas rectangulares, guías con inserto de acero, componentes de carburo cementado, acabado de precisión de diversas piezas
• Modelos y dimensiones de mesa (mm): MG7125 250×630; MMCK7125 250×630; MMCK7140×8 400×800; MMK7150 500×2000; MT7160×16 600×1600; MT7180 800×2000
• Dimensiones de rectificado (mm): MG7125 250×630×375; MMCK7125 250×630×375; MMCK7140×8 400×800×430; MMK7150 500×2000×550; MT7160×16 600×1600×550; MT7180 800×2000×550
• Recorrido de la mesa (mm): MG7125 700; MMCK7125 700; MMCK7140×8 870; MMK7150 2000; MT7160×16 2200; MT7180 2200
• Recorrido transversal del carro (mm): 300 / 300 / 450 / 560 / 680 / 820 (por modelo)
• Velocidad de recorrido transversal (mm): rangos según modelo (p. ej. 15～1500; 0～1400; 10～950; 75～1500)
• Microavance manual (mm): 0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01 (por modelo)
• Distancia centro husillo–mesa (mm): valores por modelo (p. ej. 550/110; 550/100; 605/110; 775/160)
• Rugosidad superficial de la pieza (μm): hasta Ra≤0.08 en ciertos modelos; hasta Ra≤0.63 en los modelos mayores
• Planitud de la mesa (mm): de 0.003/300 a 0.01/1000 según el modelo
• Peso de la máquina (kg): 3200 / 3200 / 4200 / 12000 / 12000 / 14500 (por modelo)
