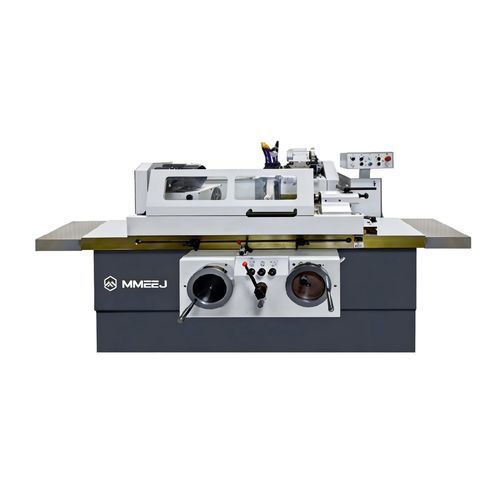

Rectificadora cilíndrica exterior M14 series

de piezas para procesaruniversalconvencional

Descripción general
Estructura: Las guías izquierda y derecha emplean una estructura P-V, rasposadas manualmente con alta precisión para asegurar exactitud y estabilidad. Las guías de avance delanteras y traseras de la muela están disponibles en configuración de rodillos o riel de hilo. Mecanismo de control clásico, simple, seguro y fiable. Las series M1350, M1450 y M1363 incorporan guías hidrostáticas de alta estabilidad y husillos de alta rigidez con presión dinámica/estática. La cabeza de trabajo universal se puede ajustar hasta +90° en sentido antihorario para el rectificado con mandril de piezas cónicas internas y externas.

Especificaciones (resumen)

• Variantes de modelo: M1420, M1432B, M1432H, M1450, M1463.
• Longitud máxima de rectificado exterior (Ø ext.): 500–5000 mm según el modelo.
• Altura del centro: 125–370 mm según el modelo.
• Diámetros de rectificado (Ø ext.): 5–630 mm según el modelo; diámetros internos (Ø int.) de 12–250 mm.
• Longitud máxima de rectificado interno y peso máximo de la pieza: hasta 320 mm (Ø int.) y 50–3000 kg según el modelo.
• Giro de la cabeza de trabajo: +90°; cono de centrado según modelo (MT4 a Metric 80#).
• Dimensiones de la muela hasta 600×75×305 mm; velocidad periférica de la muela: 35 m/s.
• Avance manual y resolución: posiciones gruesas/finas hasta 0,001 mm (según modelo).
• Velocidades del husillo para rectificado interior y restricciones de tamaño de muela varían según el modelo (consulte la selección de modelo para rpm y tamaños exactos).

Características / Puntos destacados

• Guías en estructura P-V raspadas manualmente para alta precisión y estabilidad.
• Guías de avance de la muela en rodillo o riel de hilo según las necesidades de la aplicación.
• Mecanismo de control probado, simple y fiable para entornos de producción.
• Variantes con guías hidrostáticas y husillos de alta rigidez para mayor rendimiento.
• Cabeza de trabajo universal ajustable a +90° (antihorario) para rectificado cónico interno y externo en mandril.

Aplicaciones y criterios de compra

• Apta para rectificado cilíndrico exterior e interior de ejes, conos y piezas cilíndricas de precisión, desde piezas pequeñas hasta piezas de gran tamaño.
• Seleccione el modelo en función de la longitud máxima Ø ext., la altura del centro y la capacidad de peso requerida (la gama M1420–M1463 cubre aplicaciones de ligera a pesada carga).
• Elija configuración de rodillo o riel de hilo según la rigidez requerida y las preferencias de mantenimiento.
• Para máxima precisión estática/dinámica y trabajo intensivo del husillo, considere las variantes con guías hidrostáticas y husillos de presión dinámica/estática.
• Proporcione dimensiones, peso y tolerancias de la pieza para obtener la mejor recomendación de modelo y configuración de muela.
