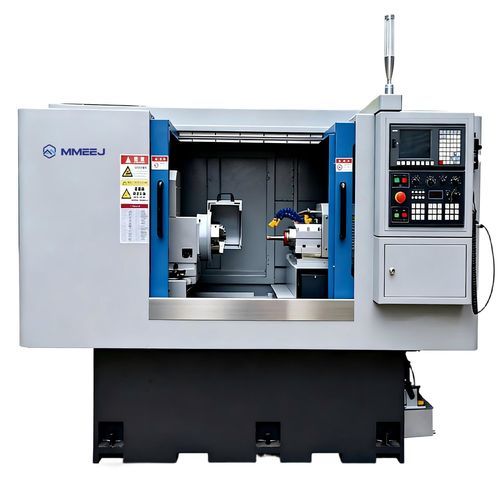

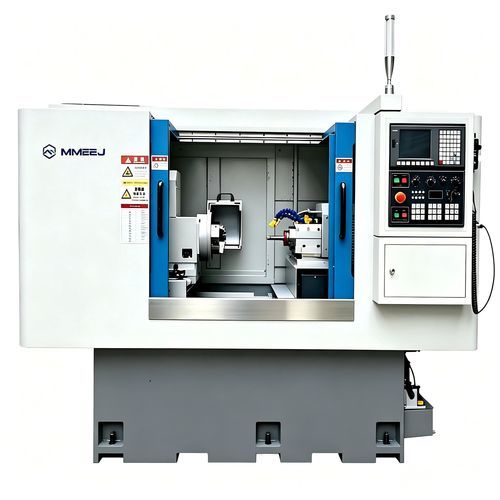

Rectificadora cilíndrica interior 50-100

de piezas para procesarhorizontalCNC

Descripción breve
Esta gama de rectificadoras cilíndricas interiores dispone de un control CNC de alto rendimiento y está diseñada para mecanizar taladros interiores rectos, caras finales interiores, ranuras interiores, escalones interiores, filetes interiores, conos interiores y caras finales exteriores. Opciones de husillo: husillo mecánico o husillo eléctrico. Las máquinas se pueden integrar con sistemas de automatización robótica para producción de alto volumen.

Aplicaciones

• Taladros interiores rectos
• Caras finales interiores
• Ranuras interiores
• Escalones interiores
• Filetes interiores
• Conicidades interiores
• Caras finales exteriores

Opciones de husillo

• Husillo mecánico
• Husillo eléctrico

Automatización
Integrable con diversos sistemas de automatización robótica para carga/descarga de piezas y producción en línea de alto volumen.

Tabla de datos técnicos (por modelo disponible)
Modelo | Unidad | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Diámetro máximo de giro | mm | 530 | 400 | 500 | 800 | 900
Rango de diámetros a rectificar | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Profundidad de rectificado | mm | 150 | 200 | 600 | 450 | 1000
Recorrido máximo de la mesa | mm | 500 | 600 | 1000 | 800 | 1300
Peso máximo de la pieza | kg | 50 | 150 | 500 | 500 | 1200
Velocidad del husillo de la cabeza de rectificado | rpm | Seleccionar según el diámetro del taladro de la pieza. | Seleccionar según el diámetro del taladro de la pieza. | Seleccionar según el diámetro del taladro de la pieza. | Seleccionar según el diámetro del taladro de la pieza. | Seleccionar según el diámetro del taladro de la pieza.

Características / Especificaciones técnicas

• Familia de producto: Rectificadora cilíndrica interior
• Modelos disponibles: 15-15CNC, 20-20CNC, 20-60CNC, 50-45CNC, 50-100CNC
• Diámetro máximo de giro (mm): 530 / 400 / 500 / 800 / 900 (según modelo)
• Rango de diámetros de taladro (mm): 06–150; Ø30–200; 50–500; Ø100–500 (según modelo)
• Profundidad de rectificado (mm): 150 / 200 / 600 / 450 / 1000 (según modelo)
• Recorrido máximo de la mesa (mm): 500 / 600 / 1000 / 800 / 1300 (según modelo)
• Peso máximo de la pieza (kg): 50 / 150 / 500 / 500 / 1200 (según modelo)
• Velocidad del husillo de la cabeza de rectificado: seleccionable según el diámetro del taladro
• Control: sistema CNC de alto rendimiento
• Opciones de husillo: mecánico o eléctrico
• Automatización: compatible con sistemas robóticos para producción de alto volumen
