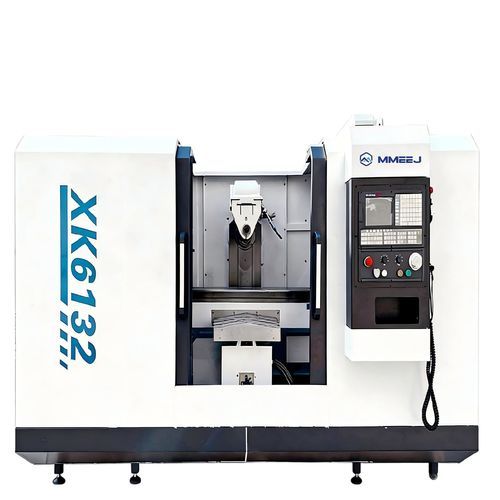

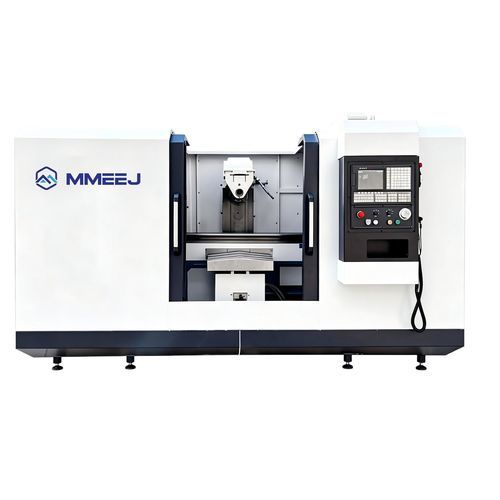

Fresadora CNC 3 ejes XK61 series

horizontal

Configuración estándar

• Sistema Guangtai 130
• Tres ejes CNC
• Transmisión manual del husillo
• Bomba de aceite electrónica
• Riel duro de tres ejes

Configuración opcional

• Sistema: GSK, KND
• Cabezal divisor CNC
• Cabezal de cola superior
• Brocha neumática
• Chapa totalmente protegida

Parámetros técnicos (tabla) PARÁMETRO ARTÍCULO | UNIDAD | XK6132 | XK6140 Tamaño de la mesa de trabajo | mm | 1500x320 | 1700x400 Recorrido de la mesa | mm | 900x310x410 | 1000x330×400 Ranura en T | mm | 3-14-70 | 3-18-90 Conicidad del husillo | / | ISO:50/7:24 | ISO:50/7:24 Ángulo de giro de la mesa (opcional) | grados | ±45° | ±45 Distancia entre la cara final del husillo y la parte superior de la mesa | mm | 20-370 | 30-410 Distancia de la guía vertical de la mesa a la línea central del cabezal | mm | 225-505 | 275-625 Rango de velocidad del cabezal (serie) | rpm | 30-1500/18 | 30-1500/18 Velocidad de desplazamiento rápido (x/y/z) | mm/min | 6000/6000/3000 | 6000/3000/6000 Precisión de posicionamiento | mm | 0,020/300 | 0,05/300 Precisión de posicionamiento de repetición | mm | 0,010/300 | 0,025/300 Potencia del motor de accionamiento principal | kW | 7,5 | 11 Potencia del motor de la bomba de refrigeración | kW | 0,125 | 0,125 Dimensiones exteriores | mm | 2272x1825×2094 | 3310x2200x2394 Peso de la máquina | kg | 2850 | 4250 Características / especificaciones técnicas

• Modelos: XK6132 y XK6140 (ver diferencias de parámetros arriba)
• Tamaño de la mesa de trabajo: XK6132 = 1500x320 mm; XK6140 = 1700x400 mm
• Recorrido de la mesa: XK6132 = 900x310x410 mm; XK6140 = 1000x330×400 mm
• Cono del husillo: ISO:50/7:24 (ambos modelos)
• Ángulo de rotación de la mesa opcional: ±45° (ambos modelos)
• Distancia entre la cara final del husillo y la parte superior de la mesa: XK6132 = 20-370 mm; XK6140 = 30-410 mm
• Distancia de la guía vertical de la bancada a la línea central del husillo: XK6132 = 225-505 mm; XK6140 = 275-625 mm
• Gama de velocidad del husillo: 30-1500/18 rpm (serie)
• Velocidades de movimiento rápido (X/Y/Z): XK6132 = 6000/6000/3000 mm/min; XK6140 = 6000/3000/6000 mm/min
• Precisión de posicionamiento: XK6132 = 0,020/300 mm; XK6140 = 0,05/300 mm
• Precisión de posicionamiento de repetición: XK6132 = 0,010/300 mm; XK6140 = 0,025/300 mm
• Potencia del motor de accionamiento principal: XK6132 = 7,5 kW; XK6140 = 11 kW
• Potencia del motor de la bomba de refrigeración: 0,125 kW (ambos modelos)
• Dimensiones exteriores (mm): XK6132 = 2272x1825×2094; XK6140 = 3310x2200x2394
• Peso máquina: XK6132 = 2850 kg; XK6140 = 4250 kg
