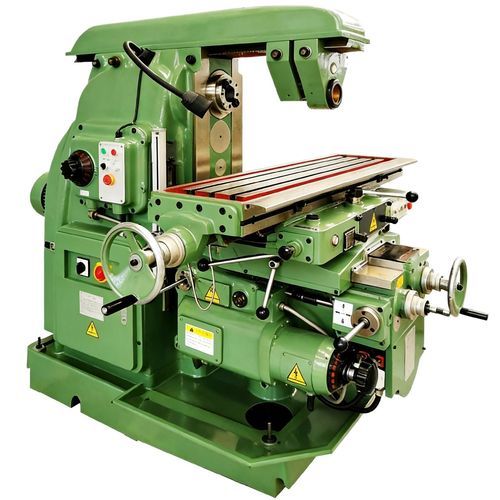

Fresadora 3 ejes XA61 series

universalcon mesa móvil

Descripción general
Fresadora horizontal manual con mesa elevadora universal para el mecanizado de superficies planas, ranuras y engranajes. Adecuada para talleres mecánicos y departamentos de producción. Compatible con cabeza de fresado universal, plato giratorio y cabezal divisor para ampliar aplicaciones.

Datos técnicos (parámetros principales)

• Modelos: XA6132 y XA6140.
• Tamaño de la mesa de trabajo: XA6132 = 1320×320 (1600×320 opcional); XA6140 = 1700×400 (2000×400 opcional).
• Ranura en T de la mesa (número‑ancho‑separación): XA6132 = 3‑18‑70; XA6140 = 3‑18‑90.
• Sobrecarga máxima de la mesa de trabajo: XA6132 = 500 kg; XA6140 = 800 kg.
• Potencia motor del husillo: XA6132 = 7,5 kW; XA6140 = 11 kW.
• Rango de velocidad del husillo: 30–1500 rpm, 18 pasos.

Desplazamientos y avances

• Recorrido mesa X (longitudinal): XA6132 = 700/680 mm (900 opcional); XA6140 = 900/880 mm (1100 opcional).
• Recorrido carro Y (lateral): XA6132 = 255/240 mm; XA6140 = 315/300 mm.
• Elevación mesa Z (vertical): ambos modelos = 380/360 mm.
• Velocidad de avance de corte: X,Y = 23,5–1180 mm/min; Z = 8–394 mm/min.
• Velocidad de desplazamiento rápido: X = 2300 mm/min; Y = 2300 mm/min; Z = 770 mm/min.
• Ángulo máximo de giro de la mesa: ±45°.
• Distancia centro husillo–mesa: XA6132 = 30–350 mm; XA6140 = 30–410 mm.

Dimensiones y peso

• Dimensiones totales (L×A×H): XA6132 = 2294×1770×1665 mm; XA6140 = 2560×2130×1800 mm.
• Peso aproximado de la máquina: XA6132 = 2650 kg; XA6140 = 3850 kg.

Aplicaciones y accesorios

• Aplicaciones: mecanizado de planos, ranuras y engranajes en talleres mecánicos e industrias generales.
• Accesorios opcionales: cabeza de fresado universal, mesa giratoria, cabezal divisor para ampliar las capacidades de la máquina.
