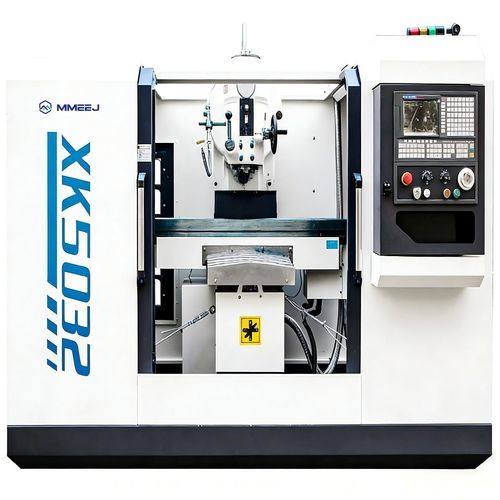

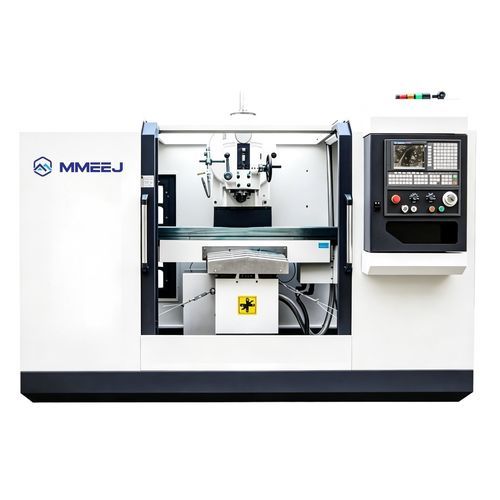

Fresadora CNC 3 ejes XK50 seriesverticalcon mesa rotativa
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- vertical
- Estructura
- con mesa rotativa
- Carrera X
880 mm, 900 mm
(34,65 in, 35,43 in)- Carrera Y
300 mm, 310 mm
(11,81 in, 12,2 in)- Carrera Z
350 mm, 365 mm
(13,78 in, 14,37 in)- Velocidad de rotación
Máx.: 1.500 rpm
(9.425 rad.min-1)Mín.: 30 rpm
(188 rad.min-1)- Potencia
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Rotación de la mesa (eje C)
Máx.: 45 °
Mín.: -45 °
- Velocidad de avance del eje X
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocidad de avance del eje Y
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocidad de avance del eje Z
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Precisión de colocación
0,025 mm, 0,05 mm
(0,00098 in, 0,00197 in)- Repetibilidad
0,015 mm, 0,025 mm
(0,00059 in, 0,00098 in)- Peso total
3.250 kg, 4.320 kg
(7.165,02 lb, 9.523,97 lb)- Longitud total
2.272 mm, 2.556 mm
(89,4 in, 100,6 in)- Anchura total
1.825 mm, 2.160 mm
(71,9 in, 85 in)- Altura total
2.094 mm, 2.400 mm
(82,4 in, 94,5 in)
Descripción
Descripción corta
Configuración opcional
Parámetros técnicos
Características principales
- Configuración estándar: sistema Guangtai 130
- Control CNC de tres ejes con transmisión manual del husillo
- Bomba de aceite electrónica
- Guías lineales endurecidas en los tres ejes
Configuración opcional
- Sistema de control: GSK, KND
- Cabezal divisor CNC
- Punta fija superior (top tailstock)
- Dispositivo de brochado neumático
- Carcasa protectora metálica completa
Parámetros técnicos
- XK5032 — Tamaño de la mesa: 1500×320 mm; Recorrido mesa (X×Y×Z): 900×310×350 mm; Ranura en T: 3-14-70 mm; Cono de husillo: ISO50 (7:24); Ángulo de rotación de mesa (opcional): ±45°; Distancia punta husillo–mesa: 30–380 mm; Distancia guía bancada–eje del husillo: 350 mm; Rango de velocidades de husillo: 30–1500 rpm; Avance rápido (X/Y/Z): 6000/6000/3000 mm/min; Precisión de posicionamiento: 0,025 mm/300 mm; Repetibilidad: 0,015 mm/300 mm; Potencia motor principal: 7,5 kW; Bomba de refrigeración: 0,125 kW; Dimensiones ext.: 2272×1825×2094 mm; Peso: 3250 kg
- XK5040 — Tamaño de la mesa: 1700×400 mm; Recorrido mesa (X×Y×Z): 880×300×365 mm; Ranura en T: 3-18-90 mm; Cono de husillo: ISO50 (7:24); Ángulo de rotación de mesa (opcional): ±45°; Distancia punta husillo–mesa: 45–410 mm; Distancia guía bancada–eje del husillo: 450 mm; Rango de velocidades de husillo: 30–1500 rpm; Avance rápido (X/Y/Z): 3000/3000/1500 mm/min; Precisión de posicionamiento: 0,05 mm/300 mm; Repetibilidad: 0,025 mm/300 mm; Potencia motor principal: 11 kW; Bomba de refrigeración: 0,125 kW; Dimensiones ext.: 2556×2160×2400 mm; Peso: 4320 kg
Características principales
- Centro de mecanizado vertical de 3 ejes para el trabajo de componentes de alta carga
- Cono de husillo ISO50 para mayor rigidez y compatibilidad de herramientas
- Disponible con sistemas de control Guangtai, GSK o KND
- Mesa giratoria y cabezal divisor CNC opcionales para indexado y mecanizado angular
- Carcasa protectora metálica y lubricación electrónica para uso industrial
