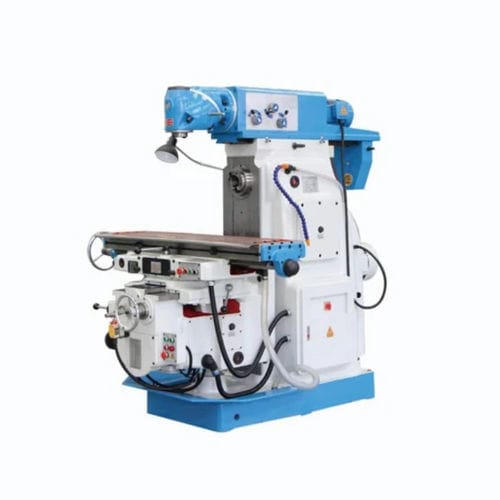

Fresadora 3 ejes XA62 series

universalindustrialde gran rigidez

Resumen
La serie XA62 es una fresadora universal con cabeza rotativa de dos secciones. El husillo gira 360° en los ejes vertical y horizontal e incorpora una manga telescópica para fresado en cualquier ángulo. El cambio vertical/horizontal se realiza con un solo clic sin cambiar la cabeza, ofreciendo mayor rigidez que un diseño de tres secciones.

Especificaciones clave

• Serie de modelos: XA62 (variantes: XA6232, XA6240)
• Cono de husillo: ISO (7:24) — XA6232: V: ISO40 / H: ISO50; XA6240: V: ISO40/ISO50 / H: ISO50
• Rango de velocidades del husillo: Vertical 35–1600 rpm; Horizontal 30–1500 rpm
• Pasos de velocidad: Vertical 11 pasos; Horizontal 18 pasos
• Potencia motor del husillo: XA6232 = 7,5 kW; XA6240 = 11 kW
• Tamaño de la mesa: XA6232 = 1320×320 mm (opción 1600×320); XA6240 = 1700×400 mm (opción 2000×400)
• Ranuras en T de la mesa: XA6232 = 3-18-70; XA6240 = 3-18-90
• Carga máxima admisible en bancada: XA6232 = 300 kg; XA6240 = 500 kg
• Recorridos (manual / maniobra): X - XA6232 700/680 mm (900 opcional), XA6240 900/880 mm (1100 opcional); Y - XA6232 255/240 mm, XA6240 315/300 mm; Z - ambos 380/360 mm
• Avance de corte: X/Y 23,5–1180 mm/min; Z 8–394 mm/min
• Velocidad de desplazamiento rápido: X/Y 2300 mm/min; Z 770 mm/min
• Ángulo máximo de inclinación de la mesa: ±45°; Distancia centro husillo-mesa: XA6232 30–350 mm; XA6240 30–410 mm
• Dimensiones (An×Pr×Al): XA6232 2294×1770×1665 mm; XA6240 2560×2130×1800 mm
• Peso aprox.: XA6232 ≈ 2650 kg; XA6240 ≈ 3850 kg

Aplicaciones

• Fresado de piezas medianas y grandes
• Fresado angular y oblicuo mediante la manga telescópica y rotación 360°
• Mecanizado de utillajes, moldes y componentes industriales
• Operaciones que requieren cambio rápido entre fresado vertical y horizontal

Configuraciones opcionales

• Mesas de mayor longitud (opciones 1600×320 mm, 2000×400 mm)
• Extensiones de recorrido X (900 mm / 1100 mm)
• Opciones de husillo y accesorios para adaptar a herramientas y a integraciones CNC específicas
