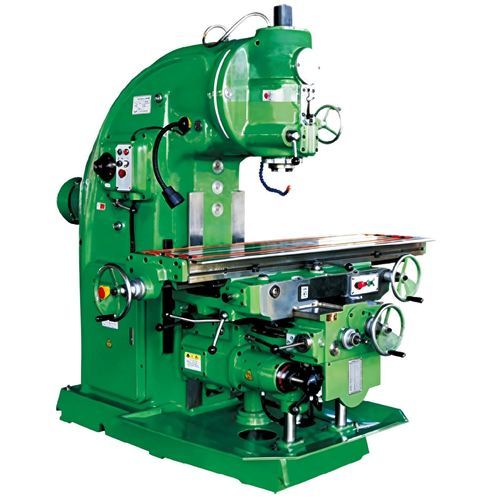

Fresadora 3 ejes XA50 series

vertical

Descripción
Las fresadoras verticales manuales XA5032 y XA5040 están diseñadas para operaciones de mecanizado general de metales en talleres industriales. Cuentan con husillo vertical con inclinación regulable, avance manual con opción de movimiento de mesa automático/semiautomático y son aptas para taladrado, fresado, rectificado y mecanizados en ángulo.

Construcción
Los componentes principales — base, columna, mesa de trabajo, carro intermedio, carro de elevación y caja del husillo — son piezas fundidas en material de alta resistencia y reciben tratamiento de envejecimiento artificial para asegurar estabilidad dimensional a largo plazo y reducir deformaciones bajo carga. Los conjuntos de husillo y la mesa están diseñados para precisión y capacidad de carga elevada.

Datos técnicos

• Tamaño de la mesa (mm): XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
• Ranuras en T de la mesa (número/ancho/espaciado mm): XA5032 — 3-18-70; XA5040 — 3-18-90
• Carga máxima mesa: XA5032 — 500 kg; XA5040 — 800 kg
• Recorrido X (longitudinal) Manual/Auto (mm): XA5032 — 700/680; XA5040 — 900/880 (1100 opcional)
• Recorrido Y (lateral) Manual/Auto (mm): XA5032 — 255/240; XA5040 — 315/300
• Recorrido Z (vertical) Manual/Auto (mm): XA5032 — 370/350; XA5040 — 385/300
• Desplazamiento rápido (mm/min): X 2300, Y 1540, Z 770 (ambos modelos)
• Diámetro del husillo (mm): 29 (ambos modelos)
• Rango de velocidades husillo (rpm): 30–1500 (ambos modelos), 18 escalones
• Ángulo de rotación cabeza de fresado: ±45° (ambos modelos)
• Distancia centro husillo–mesa (mm): XA5032 — 60–430; XA5040 — 130–515
• Potencia motor husillo (kW): XA5032 — 7.5; XA5040 — 11
• Dimensiones (mm): XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
• Peso aprox. (kg): XA5032 — 3200; XA5040 — 4250

Aplicaciones y opciones
Adecuada para fresado general, ranurado, desbaste y trabajos en ángulo en talleres de mecanizado. XA5040 ofrece recorrido X opcional extendido (1100 mm). Accesorios y configuraciones a medida (motores, controles, herramientas) disponibles bajo pedido; consulte al fabricante o distribuidor para compatibilidad e instalación.
