Rejilla de acero

prensadaantideslizantepara suelo industrial

Información del producto
La rejilla prensada es el tipo de rejilla más utilizado en muchos países europeos. Su proceso de fabricación, distinto del de la rejilla electrosoldada, permite una amplia variedad de mallas, alturas y espesores de barra portante. Combinada con distintas opciones de material, la rejilla prensada puede adaptarse a las exigencias del proyecto y del cliente. Opcionalmente se puede fabricar en versión antideslizante mediante entallado de las pletinas portantes y/o transversales.

Construcción

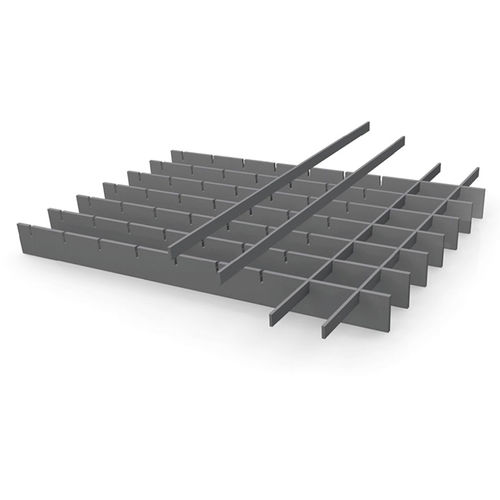

En la rejilla prensada, las pletinas transversales (normalmente acero plano laminado en frío) se prensan en las pletinas portantes previamente embutidas. El marco perimetral se suministra como perfil en T o como pletina plana y se fija por soldadura por resistencia. Las mallas opuestas suelen ser idénticas, si bien se admiten configuraciones a medida.

Datos técnicos
Distribuciones de malla usuales para pletinas portantes de 2 a 3 mm
Pletina portante | Pletina transversal (columnas)
Filas:
11,1 | 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
21 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
22,2 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
33,3 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
44,4 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
55,5 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
66,6 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
99,9 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Distribuciones de malla usuales para pletinas portantes de 4 a 5 mm
Pletina portante | Pletina transversal (columnas)
Filas:
21 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
25 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
33,3 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
50 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
66,6 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
99,9 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Pletinas portantes - perfiles estándar
2 mm: 20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 mm: 20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 mm: 25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 mm: 25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

Accesorios / fijaciones

• Fijación doble B — 2 ganchos superiores, pieza inferior, 2 tornillos hexagonales y 2 tuercas cuadradas.
• Placas perforadas soldadas — según especificación del cliente; tornillos aportados por el cliente.
• Fijación con perno y placa — perno de asentamiento y brida; versiones para ambientes corrosivos disponibles.
• Conectores de junta — parte superior e inferior con rosca y tornillo Allen (para marcos planos).
• Grapa Hilti — superior e inferior unidas; alta resistencia a vibraciones; montaje por una persona.
• Variantes B, B10, S, seguridad A/D — otras soluciones de sujeción según necesidad.

Características / especificaciones técnicas

• Tipo: rejilla prensada (pletinas transversales prensadas en pletinas portantes embutidas).
• Materiales: habitualmente acero plano laminado en frío para las pletinas; opciones según aplicación.
• Marco: perfil en T o pletina plana; unión por soldadura por resistencia.
• Antideslizante: entallado superior en pletinas disponible como opción.
• Flexibilidad: múltiples combinaciones de malla, alturas y espesores disponibles.
• Aplicaciones típicas: pasarelas, plataformas, escaleras, parkings, suelos industriales y proyectos arquitectónicos.
