Rejilla de metal

soldada

Información del producto

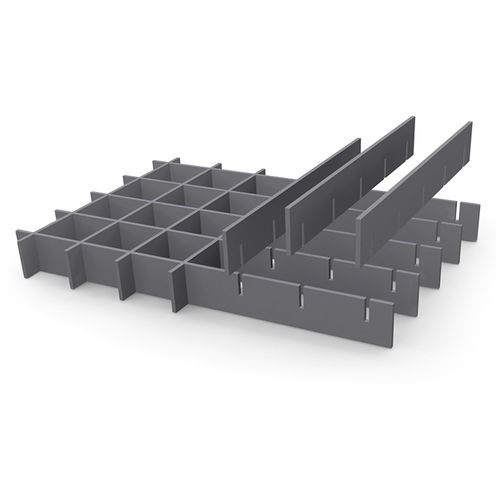

La rejilla de flejes iguales debe su nombre a que las pletinas portantes y las transversales tienen el mismo corte transversal y por tanto igual altura. Una pletina portante se apoya en ambos extremos y su cara inferior no está hendidura. Frente a una rejilla prensada habitual, esta rejilla ofrece un mayor enmascaramiento visual y un aspecto más cuidado.

Datos técnicos
Distribuciones de malla habituales para pletinas portantes de 2 a 3 mm
Pletina portante | Transversales (columnas)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Distribuciones de malla habituales para pletinas portantes de 5 mm
Pletina portante | Transversales (columnas)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Perfiles estándar de pletinas portantes
Pletina portante 2 mm | Pletina portante 3 mm | Pletina portante 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Accesorios / fijaciones

• Plaquitas perforadas soldadas: Plaquita perforada soldada según especificación del cliente; el cliente suministra los tornillos; posición y ejecución según solicitación y posibilidades de fijación en obra.
• Fijación con perno (heald bolt): Perno de cabeza con brida de retención; disponible en versiones para ambientes altamente corrosivos (p. ej. X-BT) y en versión premontada X-GR RU.
• Abrazadera Hilti: Esliga superior e inferior conectadas; alta resistencia a vibraciones, montaje posible por una sola persona y tiempos de instalación reducidos.
• Abrazadera B: Esliga superior, pieza inferior de apriete, tornillo hexagonal M8x60 y tuerca cuadrada M8.
• Abrazadera de seguridad A: Pieza superior de seguridad, pieza inferior, tornillo hexagonal y tuerca cuadrada.
• Abrazadera de seguridad D: Pieza superior de seguridad, pieza inferior, tornillo hexagonal y tuerca cuadrada.

Aplicaciones / referencias (ejemplos)

• Centros logísticos y almacenes
• Museos y edificios públicos
• Pabellones deportivos y centros educativos
• Proyectos arquitectónicos e instalaciones industriales

Características / especificaciones técnicas

• Tipo: rejilla de flejes iguales (pletinas portantes y transversales de misma sección y altura).
• Pletina portante: apoyada en ambos extremos; cara inferior sin hendidura.
• Mayor enmascaramiento visual frente a rejillas prensadas.
• Distribuciones de malla y combinaciones indicadas más arriba (pletinas 2–3 mm y 5 mm).
• Perfiles disponibles: 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
