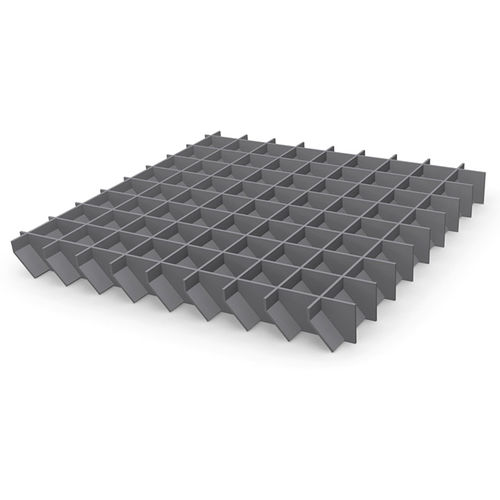

Rejilla de aluminio

de acerode acero inoxidableprensada

Información del producto
Este modelo especial de rejilla inclinada combina las ventajas estructurales de rejillas prensadas y rejillas completas con el diseño de lamas inclinadas. El ángulo de las barras transversales puede seleccionarse libremente. La profundidad de troquelado de las pletinas portantes es de solo 10 mm, lo que beneficia la capacidad portante. Materiales disponibles: acero, aluminio, acero inoxidable. Es posible dentar las pletinas portantes para aumentar la seguridad antideslizante. Longitud máxima fabricable de las transversales: 1.250 mm. Aplicaciones recomendadas: revestimiento de fachadas, pasos elevados y pasarelas.

Datos técnicos — Distribuciones de malla usuales
Pletina portante | Transversales
22,2 | 22,2; 33,3; 44,4; 66,6
33,3 | 22,2; 33,3; 44,4; 66,6
44,4 | 22,2; 33,3; 44,4; 66,6
66,6 | 22,2; 33,3; 44,4; 66,6
99,9 | 22,2; 33,3; 44,4; 66,6

Perfiles estándar de pletinas portantes
Pletina portante 2 mm | Pletina portante 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Accesorios / fijaciones

• Plaquitas perforadas soldadas: Plaquita perforada soldada según especificaciones del cliente; los tornillos los suministra el cliente.
• Grapa B: Constituida por mordaza superior, parte inferior de apriete, tornillos hexagonales M8x60 y tuerca cuadrada M8.

Aplicaciones / Especificaciones técnicas

• Materiales: acero, aluminio, acero inoxidable
• Profundidad de troquelado de pletinas portantes: 10 mm
• Longitud máxima de transversales fabricables: 1.250 mm
• Ángulo de las pletinas transversales: seleccionable libremente
• Opción de dentado en pletinas portantes para mayor antideslizamiento
• Usos recomendados: revestimiento de fachadas, cruces, pavimentos de pasarelas
