Rejilla de metal

Información del producto
Cuando se desea reducir la transparencia, la rejilla inclinada permite proteger visualmente sin renunciar a funciones portantes y arquitectónicas. Usos habituales: pavimentos de puentes y pasarelas, protección solar, rejillas de ventilación, fachadas y falsos techos.

Materiales y aplicaciones

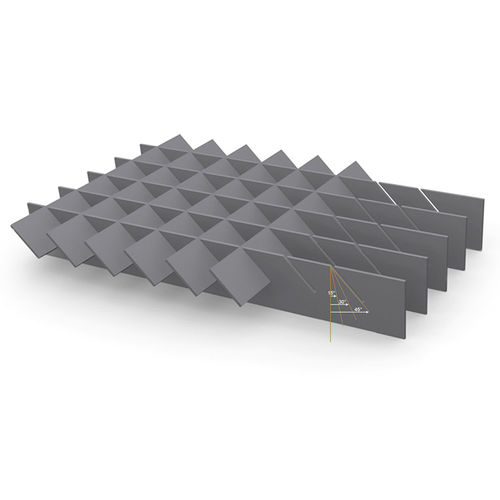

MEISER suministra rejillas inclinadas en acero, aluminio y acero inoxidable. Las barras transversales se encajan a presión a 15°, 30° o 45° para obtener distintos grados de transparencia. Longitud máxima de las barras transversales: 1.500 mm.

Datos técnicos
Distribuciones de malla habituales (ejemplos)
Pletina portante | Transversales
33,3 | 22,2 | 33,3 | 66,6
66,6 | 22,2 | 33,3 | 66,6
99,9 | 22,2 | 33,3 | 66,6

Perfiles estándar de pletinas portantes (ejemplos)
Pletina portante 2 mm | Pletina portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Accesorios / fijaciones

• Plaquitas perforadas soldadas: plaquita perforada soldada según especificación del cliente; tornillería aportada por el cliente.
• Grapa B: pieza superior de abrazadera, parte inferior de apriete, tornillos M8x60 y tuerca cuadrada M8.

Referencias / aplicaciones

• Aparcamiento para bicicletas, Erftstadt
• OneOnOne House, Luxemburgo
• Aparcamiento, Bielefeld
• Tecnología biomédica, Universidad de Twente, Enschede
• Aparcamiento, Bietigheim‑Bissingen

Características / especificaciones técnicas

• Materiales disponibles: acero, aluminio, acero inoxidable (MEISER)
• Ángulos transversales: 15°, 30°, 45°
• Longitud máxima transversales: 1.500 mm
• 15°: técnicamente sólo posible con pletina portante de 3 mm
• Distribuciones de malla y perfiles estándar: ver tablas anteriores (ejemplos)
