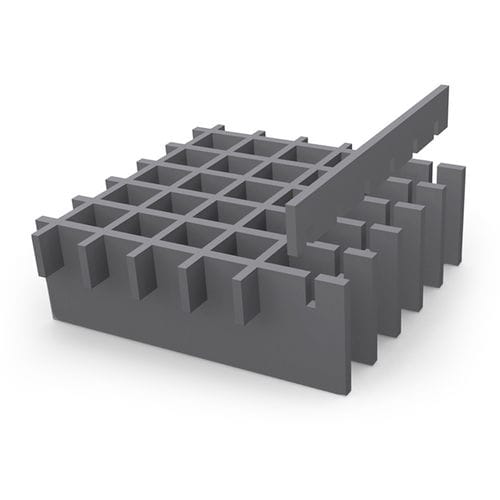

Rejilla de acero inoxidable

de aceropara uso intensivoranurada

Product information
Las rejillas de grandes cargas MEISER son rejillas prensadas diseñadas para soportar cargas superficiales y por rueda muy elevadas. Incorporan pletinas portantes especialmente altas y/o gruesas, y las pletinas transversales se dimensionan en consecuencia. La contramordaza formada durante el prensado aumenta la estabilidad transversal, permitiendo resistir cargas repartidas superiores a 50 toneladas y presiones por rueda de hasta 10 toneladas. Cada panel se diseña caso por caso según la luz entre apoyos y el uso previsto. Fabricación en acero de alta calidad o en acero inoxidable disponible bajo pedido.

Technical data
Common mesh spacing
Pletina portante 25 → Transversal: 50, 75, 100
Pletina portante 50 → Transversal: 50, 75, 100
Pletina portante 75 → Transversal: 50, 75, 100
Pletina portante 100 → Transversal: 50, 75, 100

Standard bearing bar profiles
Perfiles disponibles según espesor de pletina portante:
80/8 — 90/8 — 100/8 — 110/8 — 120/8 — 130/8 — 140/8 — 150/8
80/10 — 90/10 — 100/10 — 110/10 — 120/10 — 130/10 — 140/10 — 150/10
100/12 — 110/12 — 120/12 — 130/12 — 140/12 — 150/12 — 160/12 — 170/12 — 180/12 — 190/12 — 200/12

Accessories / Fixings
Welded-in holed fixing plates
Plaquitas perforadas soldadas disponibles y suministradas según especificación del cliente. Tamaños y disposición de los orificios definidos para adaptarse a las condiciones de fijación en obra; los tornillos son suministrados por el cliente salvo acuerdo contrario.

References

• Puente Ilanz, Suiza
• Buque transportador de coches en el Rin
• Puente Waldschlösschen, Dresde

Characteristics / technical specifications

• Tipo: rejilla prensada MEISER para grandes cargas con contramordaza
• Pletinas portantes: perfiles altos y/o gruesos para resistir cargas muy elevadas
• Capacidad: cargas repartidas > 50 toneladas; presión por rueda hasta 10 toneladas
• Maillado: combinaciones de pletinas portantes (25, 50, 75, 100) con transversales (50, 75, 100)
• Perfiles estándar: desde 80/8 hasta 200/12 según espesor
• Diseño: adaptado caso por caso según luz entre apoyos y uso previsto
• Materiales: acero; opción en acero inoxidable o acero de alta calidad
• Fijaciones: plaquitas perforadas soldadas (tamaño y posición de orificios según especificación del cliente)
