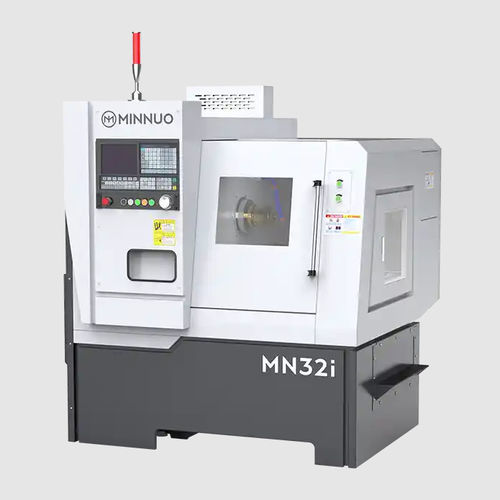

Torno CNC MN32i

horizontal2 ejesde mesa plana

Descripción general El MN32i es un torno CNC de bancada plana, compacto y de alta rigidez, diseñado para el mecanizado de piezas en barra y disco. Ofrece torneado preciso con una capacidad máxima de barra de Ø39 mm y un diámetro de torneado de hasta Ø320 mm. Con recorridos X de 280 mm y Z de 330 mm, el MN32i proporciona rendimiento estable, larga vida útil de la herramienta y alta productividad en un espacio reducido.

Detalles del modelo

• Capacidad máxima de barra: 39 mm
• Diámetro máximo de procesamiento (placa): 320 mm
• Recorrido eje X: 280 mm
• Recorrido eje Z: 330 mm

Características clave

• Capacidad de barra Ø39 mm: Ideal para alimentar ejes pequeños, pasadores y piezas de conectores mediante alimentadores de barra.
• Diámetro máximo de torneado Ø320 mm: Permite mecanizar componentes de disco más amplios y bridas en configuración de bancada plana.
• Rango de desplazamiento: X = 280 mm / Z = 330 mm: Soporta operaciones compactas y eficientes para piezas de pequeño a mediano tamaño.
• Diseño de bancada plana con sujeción potente: Mejora la rigidez para aplicaciones con alimentación por barra o torneado con altas fuerzas de corte.
• Torreta servo de alta velocidad: Facilita cambios rápidos de herramienta para operaciones multi-etapa y ciclos cortos.

Configuraciones recomendadas

• Eje principal: Opciones de husillo de alta precisión (SKF, NSK), husillo water-center, husillo hidráulico
• Sistema de accionamiento: Motor servo, accionamiento por motor lineal para mayor precisión y velocidad
• Automatización: Cambiador automático de herramientas (ATC), carga/descarga automática, integración de brazo robótico
• Torreta: Torreta eléctrica, torreta servo, torreta accionada en eje Y, portaherramientas eléctrico vertical
• Sistema de refrigeración: Sistema de refrigeración a alta presión, refrigeración integrada
• Sistema CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Medición y monitorización: Detección de rotura de herramienta, palpador de pieza Renishaw OMP60, comparador de herramienta Renishaw TS27R
• Otras opciones: Pinzas/mandriles hidráulicos/neumáticos, cubiertas protectoras, transportador de virutas tipo cadena, colector de niebla de aceite

Caso de aplicación

• Cliente: Fabricante de fijaciones (Europa del Este)
• Pieza: Cabeza de perno en acero aleado, Ø36 mm × 45 mm
• Configuración: MN32i + alimentador de barras + torreta servo de 8 herramientas
• Resultados: Turno de producción no supervisado de 12 horas, tolerancias dentro de ±0,005 mm, acabado de rosca limpio con mínimas rebabas, tiempo de ciclo por pieza: 28 segundos

Características / especificaciones técnicas

• Diámetro máximo de giro sobre bancada: 320 mm
• Diámetro máximo de giro sobre carro: 70 mm
• Longitud máxima de procesamiento: 280 mm
• Capacidad máxima de barra: 39 mm
• Diámetro máximo de procesamiento (placa): 320 mm
• Boca de husillo: A2-5 (GB59001)
• Diámetro interior de husillo: 48 mm
• Velocidad de husillo: 50 - 4000 r/min (control de velocidad continuo)
• Potencia del motor del husillo: 3,7 kW
• Tipo de mandril: Pinzas/mandriles hidráulicos
• Tamaño de mandril: 6 pulgadas
• Avance rápido eje X: 24 m/min
• Avance rápido eje Z: 24 m/min
• Par motor servo eje X: 4 N·m
• Par motor servo eje Z: 4 N·m
• Recorrido eje X: 280 mm
• Recorrido eje Z: 330 mm
• Tipo de guía: rieles
• Tipo de porta-herramientas: espátula
• Tamaño de vástago de herramienta: 20×20 / 025 mm
• Potencia nominal total: 6 kW
• Corriente nominal total: 13 A
• Peso neto: 1400 kg
• Dimensiones máquina (L×W×H): 1620 × 1420 × 1700 mm
