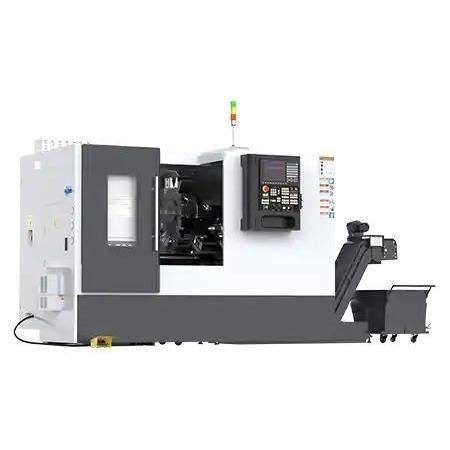

Torno CNC MN500L

horizontal2 ejescon plataforma inclinada

Resumen
El MN500L es un torno CNC de bancada inclinada compacto, diseñado para el mecanizado de precisión de piezas en barra y disco. Soporta una capacidad máxima de barra de Ø50 mm, un diámetro máximo de torneado de Ø320 mm y recorridos X: 200 mm / Z: 580 mm, proporcionando producción precisa y repetible en un espacio reducido.

Detalles del modelo

• Recorrido eje X: 200 mm
• Recorrido eje Z: 580 mm
• Capacidad máxima de barra: 50 mm
• Diámetro máximo de procesamiento (plato): 320 mm

Características clave

• Mecanizado de barras hasta Ø50 mm: Adecuado para producción automática de ejes, casquillos, tornillos, sujetadores y racores hidráulicos.
• Diámetro de torneado max Ø320 mm: Permite trabajos de cara y piezas tipo disco sin cambio de máquina.
• Recorridos compactos X = 200 mm / Z = 580 mm: Movimiento preciso y respuesta rápida para piezas pequeñas y medianas.
• Estructura de alta rigidez: Bancada monobloque con nervaduras para amortiguación de vibraciones y estabilidad térmica.
• Preparado para automatización: Compatible con alimentadores de barras, recogedores de piezas y sistemas robotizados de carga.

Configuraciones recomendadas

• Configuración del husillo: Husillo eléctrico de alta velocidad, opción de husillo doble, herramientas accionadas en eje Y (opcional)
• Sistema de herramientas: Torreta servo, compensación de herramienta
• Sistema de sujeción: Mandriles hidráulicos, neumáticos, mecánicos o magnéticos
• Alimentación y accionamiento: Accionamientos lineales, husillos a bolas, servomotores
• Refrigeración y lubricación: Opciones internas/externas y refrigeración a alta presión
• Compatibilidad de control: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Otras opciones: Brazo robot, sonda Renishaw, transportador de virutas tipo cadena, colector de niebla de aceite

Caso de aplicación

• Cliente: Fábrica europea de conectores automotrices
• Pieza: Carcasa de conector en acero, Ø48 mm × 60 mm
• Configuración: MN500L con alimentador de barras, torreta de 12 estaciones y control FANUC (ejemplo)
• Resultados: Producción totalmente automatizada alimentada por barra; concentricidad dentro de ±0,005 mm; rugosidad superficial Ra ≤ 1,0 µm en la cara torneada

Especificaciones del producto (vista en tabla)

• Modelo: 235LANCEN
• Diámetro máximo sobre bancada: 460 mm
• Diámetro máximo sobre lateral: 260 mm
• Longitud máxima de pieza: 550 mm
• Capacidad máxima de barra: 50 mm
• Diámetro máximo de procesamiento (plato): 320 mm
• Falda husillo: A2-6 (GB59001)
• Diámetro del husillo: 65 mm
• Velocidad del husillo: 4 000 r/min
• Modo de cambio de velocidad: control stepless
• Potencia motor husillo: 15 kW
• Tipo de mandril: Mandril hidráulico (8")
• Avance rápido eje X: 30 m/min
• Avance rápido eje Z: 36 m/min
• Par motor X/Z: 12 N·m
• Tipo de guía: Carriles
• Tipo de torreta: Horizontal 12 estaciones
• Tamaño de portaherramientas: 25 × 25 mm
• Contraeje: Plato hidraúlico, quill Ø65 mm, recorrido 80 mm, cono MT4
• Potencia total nominal: 20 kW
• Peso neto aprox.: 2600 kg
• Dimensiones máquina (L×A×H): 3700 × 1750 × 1750 mm

Especificaciones técnicas

• Modelo: MN500L
• Tipo de máquina: Torno CNC bancada inclinada
• Capacidad de barra: Ø50 mm
• Diámetro max. de torneado (plato): Ø320 mm
• Recorrido eje X: 200 mm
• Recorrido eje Z: 580 mm
• Velocidad máx. husillo: 4 000 rpm
• Potencia motor husillo: 15 kW
• Potencia total nominal: 20 kW
• Mandril: Mandril hidráulico 8"
• Torreta: 12 estaciones horizontal
• Portaherramientas: 25 × 25 mm
• Contraeje: Hidráulico, quill Ø65 mm, recorrido 80 mm, cono MT4
• Avances rápidos: X 30 m/min, Z 36 m/min
• Diámetro del husillo: 65 mm
• Guías: Carriles
• Peso neto aprox.: 2600 kg
• Huella (L×A×H): 3700 × 1750 × 1750 mm
