Torno convencional C series
horizontalde mesa planaimpulsado por correa

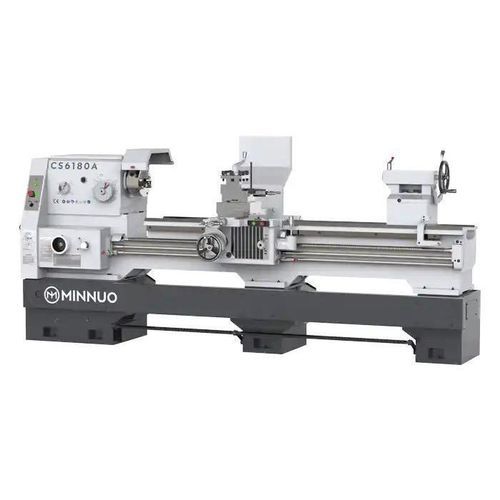

Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa
Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa
Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa - imagen - 2
Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa - imagen - 3
Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa - imagen - 4
Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa - imagen - 5
Torno convencional - C series - Minnuo - horizontal / de mesa plana / impulsado por correa - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
convencional
Orientación del husillo
horizontal
Estructura
de mesa plana
Sistema de transmisión
impulsado por correa
Aplicaciones
para metal, para mecanizado de ejes, para piezas de decoletaje de barra, para piezas largas, para bridas y válvulas
Rendimiento
de alta precisión, de gran rigidez
Función combinada
de mandrilado, roscado, perforación
Opciones y accesorios
con cargador de barras integrado
Velocidad de rotación

Mín.: 36 rpm
(226,195 rad.min-1)

Máx.: 1.600 rpm
(10.053,096 rad.min-1)

Diámetro de la pieza

Mín.: 320 mm
(13 in)

Máx.: 600 mm
(24 in)

Longitud de la pieza

Mín.: 750 mm
(30 in)

Máx.: 2.000 mm
(79 in)

Diámetro máximo de corte

Mín.: 590 mm
(23 in)

Máx.: 800 mm
(31 in)

Paso de barra

52 mm
(2 in)

Carrera X

180 mm
(7 in)

Carrera Z

Mín.: 750 mm
(30 in)

Máx.: 2.000 mm
(79 in)

Potencia nominal

Mín.: 4 kW
(5,4 hp)

Máx.: 7,5 kW
(10,2 hp)

Ancho total

1.150 mm
(45 in)

Altura total

1.550 mm
(61 in)

Peso

Mín.: 1.300 kg
(2.866 lb)

Máx.: 2.300 kg
(5.071 lb)

Descripción

Descripción general El C6132/C6160 es un torno manual versátil adecuado para tornear ejes, bridas y piezas cilíndricas. Maneja diámetros de pieza de 320 mm a 600 mm, ofrece un rendimiento fiable y controles mecánicos fáciles de usar para el mecanizado general, la reparación en taller y la fabricación ligera. Características principales
  • Gama de tamaños flexible: C6132 torneado máx. Ø320 mm; C6160 torneado máx. Ø600 mm.
  • Gran oscilación sobre la bancada: hasta Ø800 mm - ideal para piezas cortas, de gran diámetro y contornos complejos.
  • Altura del husillo de 52 mm: admite ejes huecos de diámetro moderado y materiales en barra.
  • Disposición mecánica fácil de usar: controles manuales tradicionales y avance de la caja de engranajes para una curva de aprendizaje baja y una gran facilidad de uso.
  • Cama y guías robustas: precisión duradera y resistencia a las vibraciones durante los cortes más duros.
  • Disposición mecánica fácil de usar: controles manuales tradicionales y avance de la caja de engranajes para una curva de aprendizaje baja y una gran facilidad de uso Configuraciones recomendadas
    • Husillo: Opciones de husillo de alta precisión (ej, SKF, NSK).
    • Mandril: mandril de tres garras con dispositivo de protección del mandril; mandril independiente de cuatro garras manual opcional.
    • Sistema de accionamiento: opciones de accionamiento por correa o accionamiento por motor.
    • Torreta: torreta única con poste de herramienta cuadrado.
    • Sistema de refrigeración: sistema de refrigeración convencional o integrado.
    • Soporte: soporte fijo, luneta disponible.
    • Otras opciones: apoyo central, diseño de cubierta protectora, contrapunto manual, luz de trabajo.
    Estuche de aplicación
    • Cliente: Centro de reparación de equipos (Europa del Este).
    • Máquina en caso de estudio: C6160 con plato de 3 mordazas y luneta.
    • Caso de uso: reparación de ejes, mandrinado de manguitos, roscado de extremos de tuberías.
    • Notas de rendimiento: concentricidad alcanzada dentro de ±0,03 mm; fácil manejo con una formación mínima; duradera en funcionamiento continuo a dos turnos; cambios de marcha suaves y roscado consistente.
    Especificaciones del producto (resumen) Parámetros | C6132 / C6232 | C6136 | C6140 | C6160 Capacidad de mecanizado - Diámetro máximo de la pieza en la bancada | 320 mm | 360 mm | 400 mm | 600 mm Diámetro máx. de giro del plato de arrastre | 200 mm | 200 mm | 230 mm | 440 mm Diámetro máx. de giro en la silla de montar | 590 mm | 590 mm | 630 mm | 800 mm Distancia entre ejes (longitudes disponibles) | 750 / 1000 / 1500 / 2000 mm (varía según el modelo) | 750 / 1000 mm | 750 / 1000 mm | 750 / 1000 / 1500 / 2000 mm Diámetro interior del husillo | 52 mm | 52 mm | 52 mm | 52 mm Tamaño del extremo del husillo | SO-C6 | SO-C6 | SO-C6 | ISO-C6 Diámetro del cono del cabezal | MT6 | MT6 | MT6 | MT6 Rango de velocidad del cabezal (etapas) | 36-1600 rpm (9 etapas) | 36-1600 rpm (9 etapas) | 36-1600 rpm (9 etapas) | 36-1600 rpm (12 etapas) Avance - Rango de roscas métricas | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) Avance - Gama de roscas en pulgadas | 2-40 / pulgada (28 tipos) | 2-40 / pulgada (28 tipos) | 2-40 / pulgada (28 tipos) | 2-40 / pulgada (28 tipos) Avance - Gama de roscas modulares | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) Carrera del portaherramientas pequeño | 150 mm | 150 mm | 150 mm | 150 mm Recorrido del carro transversal | 180 mm | 180 mm | 180 mm | 180 mm Sección del portaherramientas | 20 × 20 mm² | 20 × 20 mm² | 20 × 20 mm² | 22 × 22 mm² Diámetro del manguito del contrapunto | 75 mm (todos los modelos) Conicidad del manguito del contrapunto | MT5 (todos los modelos) Recorrido del manguito del contrapunto | 160 mm (todos los modelos) Potencia del motor principal | 4 kW (C6132), 4/5,5 kW (C6136), 4 kW (C6140), 7,5 kW (C6160) Dimensiones totales de la máquina (ejemplos por distancia entre ejes) | Para 750 mm: 2100 × 1150 × 1550 mm (típico); para 1000 mm: 2350 × 1150 × 1550 mm / 2350 × 1150 × 1750 mm (según modelo); para 1500 mm y 2000 mm las longitudes mayores aumentan en consecuencia. Peso (aprox.) | C6132: 1300-1800 kg; C6136: 1500-1600 kg; C6140: 1500-1600 kg; C6160: 1800-2300 kg Características / Especificaciones técnicas
    • Gama de capacidad de la pieza de trabajo: Ø320-Ø600 mm dependiendo del modelo.
    • Gama de giro de la silla: Ø590-Ø800 mm según modelo.
    • Altura del husillo: 52 mm.
    • Cono del husillo: MT6; extremo del husillo: SO-C6 / ISO-C6 según modelo.
    • Rango de velocidad: hasta 1600 rpm (caja de engranajes escalonada; el número de pasos depende del modelo).
    • Capacidad de roscado: rangos métricos, en pulgadas y modulares incluidos (múltiples tipos seleccionables).
    • Punta de herramienta: portaherramientas cuadrado, sección transversal típica 20×20 mm² (22×22 mm² en el modelo más grande).
    • Cabezal móvil: Cono MT5, diámetro de manguito de 75 mm, recorrido de 160 mm.
    • Opciones de motor principal: desde 4 kW hasta 7,5 kW según el modelo.
    • Las huellas y pesos típicos de la máquina varían según la distancia entre ejes y el modelo (consulte la tabla de especificaciones anterior).

    • ---

    Traducción automática  (ver el original en inglés)
