Torno CNC MNF40
horizontal2 ejesde mesa plana

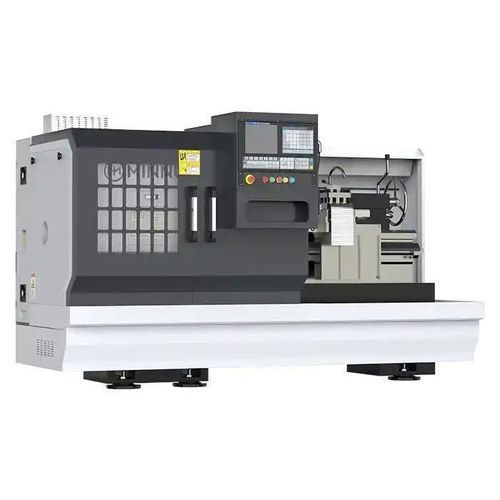

Torno CNC - MNF40 - Minnuo - horizontal / 2 ejes / de mesa plana
Torno CNC - MNF40 - Minnuo - horizontal / 2 ejes / de mesa plana
Torno CNC - MNF40 - Minnuo - horizontal / 2 ejes / de mesa plana - imagen - 2
Torno CNC - MNF40 - Minnuo - horizontal / 2 ejes / de mesa plana - imagen - 3
Torno CNC - MNF40 - Minnuo - horizontal / 2 ejes / de mesa plana - imagen - 4
Torno CNC - MNF40 - Minnuo - horizontal / 2 ejes / de mesa plana - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Estructura
de mesa plana
Nariz del husillo
A2-8, A2-6
Número de herramientas
4 herramientas
Sistema de transmisión
con servomotor
Aplicaciones
para metal, para aplicaciones automóviles, para producción de piezas pequeñas, para línea de producción
Rendimiento
de alta precisión, potente
Otras características
compacto, con eje, multifunción
Función combinada
de mandrilado, roscado, de acabado, perforación
Opciones y accesorios
con carga descarga automatizada, con robot pórtico, de motor lineal
Velocidad de rotación

Máx.: 2.500 rpm
(15.707,963 rad.min-1)

Mín.: 150 rpm
(942,478 rad.min-1)

Diámetro de la pieza

240 mm
(9 in)

Longitud de la pieza

Máx.: 750 mm
(30 in)

Mín.: 550 mm
(22 in)

Diámetro máximo de corte

400 mm
(16 in)

Longitud máxima de corte

Máx.: 620 mm
(24 in)

Mín.: 420 mm
(17 in)

Carrera X

280 mm
(11 in)

Carrera Z

Máx.: 750 mm
(30 in)

Mín.: 550 mm
(22 in)

Avance rápido eje X

0 m/s
(0 ft/s)

Avance rápido eje Z

0 m/s
(0 ft/s)

Potencia nominal

Máx.: 7,5 kW
(10,2 hp)

Mín.: 5,5 kW
(7,5 hp)

Longitud total

2.000 mm
(79 in)

Ancho total

1.600 mm
(63 in)

Altura total

1.800 mm
(71 in)

Peso

Máx.: 2.200 kg
(4.850 lb)

Mín.: 1.900 kg
(4.189 lb)

Descripción

Descripción general
El torno CNC de bancada plana MNF40 está diseñado para el mecanizado preciso y de bajo espacio de piezas de pequeño a medio tamaño. Su bancada monolítica y guías endurecidas proporcionan rigidez y repetibilidad para torneado, roscado, taladrado y escariado en células de producción, talleres de reparación y utillajes.

Detalles del modelo
  • Longitud máxima de pieza: 550 mm (estándar)
  • Diámetro máximo de torneado (disco): 400 mm
  • Longitud máxima de torneado: 420 mm (estándar)
  • Potencia motor del husillo: 5,5 / 7,5 kW


Características clave
  • Diseño de bancada reforzada: Cuerpo de fundición monolítica con guías endurecidas para estabilidad dimensional a largo plazo.
  • Huella compacta: Pensado para piezas de tamaño medio cuando el espacio en planta es limitado.
  • Accionamiento de husillo potente: Opciones 5,5/7,5 kW para acabados y cortes más profundos; distintos tipos de husillo disponibles.
  • Capacidad multifunción: Soporta torneado, refrentado, roscado, taladrado y escariado (compatibilidad métrica/imperial).
  • Integración CNC flexible: Compatible con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi y otros sistemas de control.
  • Guías endurecidas y bancada monolítica para mejorar la precisión y reducir vibraciones.


Configuraciones recomendadas
  • Husillo: Rodamientos de alta precisión (SKF/NSK), husillo center-out con refrigeración por agua o husillo hidráulico.
  • Sistema de accionamiento: Motores servo de serie; opción de motor lineal para mayor precisión y velocidad.
  • Automatización: ATC (cambiador automático de herramientas), carga/descarga automática, integración robótica.
  • Torreta: Torreta eléctrica o servo; torretas con eje Y disponibles.
  • Refrigeración: Sistemas de refrigeración de alta presión o integrados.
  • Control CNC: Soporte para los principales controladores; parametrización a medida bajo pedido.
  • Medición y monitorización: Detección de rotura de herramienta, sonda Renishaw OMP60, calibrador Renishaw TS27R.
  • Otras opciones: plato hidráulico/neumático, cubiertas de protección, transportador de virutas tipo cadena, colector de niebla de aceite.


Caso de aplicación
  • Cliente: Taller de piezas de precisión – Polonia
  • Uso: Mecanizado por lotes de componentes de transmisión para automoción
  • Configuración: Célula con torreta de herramienta automática y transportador de virutas (ejemplo)
  • Resultados: Precisión mantenida dentro de ±0,015 mm; tiempo de ciclo mejorado ~20% frente a procesos manuales; calidad constante en lotes de 500+ piezas
  • Feedback del cliente: “Perfectamente adaptado a nuestras necesidades de taller: compacto, fiable y eficiente.”


Especificaciones del producto (MNF40 - valores seleccionados)
  • Diámetro máx. sobre bancada: 400 mm
  • Diámetro máx. sobre carro: 240 mm
  • Diámetro máximo de torneado (disco): 400 mm
  • Longitud máxima de pieza: 550 / 750 mm (opciones)
  • Longitud máxima de torneado: 420 / 620 mm (variantes)
  • Nariz de husillo: A2-6 / A2-8
  • Agujero de husillo: 48 / 82 mm
  • Velocidad de husillo: 150–2500 / 150–1800 rpm (opciones)
  • Tipo de husillo: velocidad ajustable de forma continua
  • Potencia motor husillo: 5,5 / 7,5 kW
  • Tipo y tamaño de plato: platos manuales, 200 / 250 mm
  • Avance rápido eje X: 6 m/min; eje Z: 8 m/min
  • Carrera eje X: 280 mm; carrera eje Z: 550 / 750 mm
  • Tipo de guías: guías endurecidas (hardtrack)
  • Capacidad de torreta: 4 herramientas; portaherramientas 20×20 mm
  • Contra punta: cono MT4; diámetro fusta: 60 mm; recorrido 100 mm
  • Peso neto: ~1900–2200 kg (según configuración)
  • Dimensiones máquina (L×A×H): 2000/2200 × 1600 × 1800 mm


Especificaciones técnicas
  • Modelo: MNF40
  • Tipo: Torno CNC de bancada plana para piezas de tamaño medio
  • Potencia husillo: 5,5 / 7,5 kW
  • Rango de velocidades husillo: hasta 2500 rpm (según modelo)
  • Avance rápido: X 6 m/min, Z 8 m/min
  • Capacidad portaherramientas: 4 herramientas; sección 20×20 mm
  • Contra punta: MT4; diámetro 60 mm; recorrido 100 mm
  • Guías: guías endurecidas (hardtrack)
  • Peso y espacio: ~1900–2200 kg; 2000/2200 × 1600 × 1800 mm
