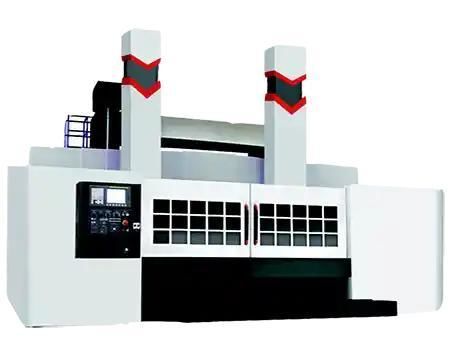

Centro de torneado-fresado CNC VSL

verticalde doble columnacon robot pórtico

Descripción general
El centro de mecanizado vertical torneado-fresado de doble columna VSL integra torneado, fresado, taladrado, roscado, mandrinado y rectificado en una sola preparación para piezas grandes y complejas. Orientado a sectores como aeroespacial, automoción, construcción naval, energía y fabricación de moldes, la máquina se basa en una estructura de doble columna para ofrecer rigidez y capacidad de carga, junto con husillos eléctricos de precisión y control CNC avanzado para producción continua.

Características clave

• Mecanizado multi-proceso: Torneado, fresado, taladrado, roscado, mandrinado y rectificado en una sola preparación para reducir manipulaciones y tiempos de ajuste.
• Rodamientos de mesa/broca de alta precisión: Rodamientos cilíndricos de filas dobles para soporte radial y grandes rodamientos de empuje para guía axial, garantizando rotación estable y precisa.
• Función de indexado C-axis: Elimina el juego de transmisión de engranajes con una precisión de posicionamiento del eje C de ±0,001° para operaciones de alta precisión.
• Cabezal de fresado con husillo eléctrico: Husillos de alto par y bajo ruido con refrigeración por agua para mantener la estabilidad térmica en ciclos prolongados.
• Control CNC avanzado: Siemens 840DSl (ejemplo) para interpolación precisa e integración con almacén automático de herramientas.

Configuraciones recomendadas

• Opciones de husillo: Husillo eléctrico de alta velocidad, sistema opcional de husillo doble, torreta porta-herramientas accionada en eje Y.
• Herramientas: Torreta servo con compensación de herramienta y opciones de almacén automático.
• Sujeción: Sistemas de sujeción hidráulicos, neumáticos, mecánicos o magnéticos.
• Avance y accionamiento: Accionamientos lineales, husillos de bolas y servomotores.
• Refrigeración y lubricación: Sistemas de refrigeración internos, externos y de alta presión disponibles.
• Sistemas de control: Compatibilidad con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi y otras plataformas CNC de alto rendimiento.
• Otras opciones: Integración robot, sondas Renishaw (OMP60 para pieza, TS27R para ajustes de herramienta), transportador de virutas tipo cadena, colector de niebla de aceite.

Caso de aplicación

• Cliente: Fabricante de maquinaria pesada — Alemania.
• Uso: Mecanizado de componentes grandes y complejos, por ejemplo carcasas de turbinas y bloques de motor.
• Configuración: VSL equipada con almacén automático de herramientas, cabeza de fresado angular y central hidráulica.
• Resultados: Tolerancias ajustadas logradas (±0,005 mm reportado en piezas grandes), reducción del tiempo de mecanizado ~25% con capacidad multi-proceso y herramientas automatizadas, mejora del acabado superficial y menor desgaste de herramienta gracias a refrigeración optimizada y rendimiento estable del husillo.
• Opinión del cliente: El centro VSL ha mejorado significativamente nuestra capacidad para procesar piezas grandes y complejas, aumentando la eficiencia y la calidad del producto.

Rendimiento y operación

• Diseñado para piezas pesadas y grandes con alta rigidez aportada por la estructura de doble columna.
• Husillo eléctrico con refrigeración por agua para estabilidad térmica durante ciclos largos.
• Interfaz CNC avanzada para una operación intuitiva; los operadores alcanzan competencia con la formación adecuada.
• Opciones de personalización: velocidad de husillo, potencia del motor, recorrido de mecanizado y otros parámetros.

Especificaciones técnicas

• Diámetro máximo de torneado (detalle de producto): Ø6300 mm.
• Diámetro máximo de giro (detalle de producto): Ø6300 mm.
• Altura máxima de la pieza (detalle de producto): 4000 mm.
• Capacidad de mecanizado (FAQ / reportado): diámetro de procesamiento hasta 6000 mm; altura máxima de pieza 2500 mm; puede manejar piezas hasta 30 toneladas (los valores pueden variar entre FAQ y ficha de producto).
• Precisión de posicionamiento del eje C: ±0,001° (función de indexado).
• Sistema de control ejemplo: Siemens 840DSl.
• Características del husillo: husillos eléctricos de alto par, refrigerados por agua para estabilidad térmica, bajo nivel de ruido.
• Herramientas y sujeción recomendadas: torreta servo, sujeciones hidráulicas/neumáticas/mecánicas/magnéticas.
