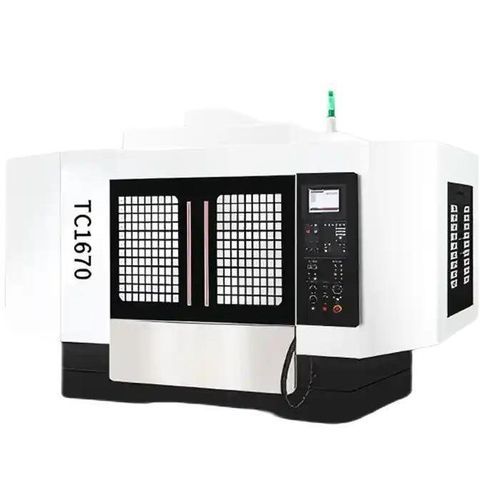

Taladradora-mandrinadora CNC TC-1675

de banco3 ejespara placas

Descripción del producto
El TC-1675 es un centro CNC de taladrado y roscado de gran formato y alta velocidad, diseñado para el mecanizado preciso de grandes placas, paneles y componentes con múltiples taladros. Optimizado para roscado en masa, taladrado multifaz y microtaladrado de aleaciones de aluminio y materiales no férricos, ofrece alta productividad con orificios sin rebabas y roscados a alta velocidad.

Datos principales

• Tamaño de la mesa (banco): 1700×650 mm
• Recorridos triaxiales (X / Y / Z): 1800 / 750 / 400 mm (nota: la tabla de especificaciones en la página indica 1600/750/400 mm en una fila)
• Capacidad máxima de carga: 500 kg
• Velocidad del husillo: 20,000 rpm

Características clave

• Área de trabajo extra grande: el banco 1700×650 mm admite paneles largos, placas y bases de moldes sin reposicionamiento.
• Recorrido X extendido (opción 1800 mm): permite procesar piezas de longitud completa en una sola pasada para reducir coste de utillaje y tiempo de mecanizado.
• Husillo de alta velocidad (20,000 rpm): asegura roscados limpios y microtaladrados sin rebabas en aleaciones de aluminio y magnesio.
• Cambio rápido de herramienta y posicionamiento preciso: mejora el tiempo de ciclo en operaciones de taladrado múltiple y roscado.
• Capacidad de carga elevada (500 kg): adecuado para placas gruesas y grandes montajes de molde.

Configuraciones recomendadas

• ATC servo de alta velocidad (cambiador automático de herramientas) — reduce el tiempo de ciclo en operaciones multi-herramienta.
• Sistema de recogida de niebla — mejora el entorno del operario y la evacuación de virutas.
• Refrigeración por el husillo — esencial para roscado en profundidad y aplicaciones de brocas largas.
• Cambiador automático de palets (APC) — aumenta la productividad en producción por lotes.
• Sistema de posicionamiento CCD — para verificación de utillajes y corrección automática de orientación de piezas.

Caso de aplicación

• Cliente: proveedor de carcasas de aluminio para 5G (China).
• Pieza: carcasas de aluminio de pared delgada con aproximadamente 70 orificios roscados.
• Configuración: TC-1675 con ATC servo de 20 herramientas y refrigeración por el husillo.
• Resultados: desviación del paso de rosca < ±0.01 mm; tiempo de ciclo < 80 s por carcasa; desviación de redondez de orificio < 5 μm; sin defectos de rosca reportados en ciclos de roscado a alta velocidad.

Especificaciones del producto (extraídas de la tabla)

• Recorridos triaxiales (X/Y/Z): 1600/750/400 mm (ver nota sobre 1800/750/400)
• Distancia desde el cono principal hasta la superficie de trabajo: 150–550 mm
• Tamaño del banco (L×A): 1700×650 mm
• Capacidad máxima de carga: 500 kg
• Ranura en T (número × ancho × separación): 5×14×130
• Diámetro del husillo / cono: φ100 mm / BT30
• Velocidad del husillo: 20,000 rpm
• Potencia motor husillo: 3.7 / 5.5 kW
• Velocidad rápida (X/Y/Z): 30 / 36 / 48 m/min
• Velocidad de corte/avance: 10 / 10 / 10 m/min
• Revista de herramientas: 21 posiciones; Ø max herramienta φ60 mm / longitud 200 mm / peso 3 kg
• Tiempo de cambio de herramienta: 1.3 s (herramienta-herramienta)
• Precisión de posicionamiento: 0.012 mm; repetibilidad: 0.008 mm
• Guías lineales (X/Y/Z): 35 / 35 / 45 mm
• Husillos a bolas (X/Y/Z): 40 / 32 / 36 mm
• Par motor servo (X/Y/Z): 13.7 / 13.7 / 22.5 N·m
• Suministro de aire: 280 L/min, 6–8 bar
• Capacidad eléctrica total: 15 KVA
• Dimensiones totales (X×Y×Z): 4000 × 3400 × 3100 mm
• Peso de la máquina (aprox.): 6200 kg

Especificaciones técnicas

• Modelo: TC-1675
• Marca: MINNUO
• Tamaño del banco: 1700×650 mm
• Recorridos (X/Y/Z): 1800 / 750 / 400 mm (detalles del modelo) — la fila de la tabla indica 1600/750/400 mm
• Carga máxima: 500 kg
• Velocidad del husillo: 20,000 rpm
• Cono de husillo: BT30; diámetro de husillo: φ100 mm
• Potencia del motor de husillo: 3.7 kW o 5.5 kW
• Revista de herramientas: 21 posiciones; Ø max φ60 mm / 200 mm / 3 kg
• Velocidad rápida (X/Y/Z): 30 / 36 / 48 m/min
• Precisión de posicionamiento: 0.012 mm; repetibilidad: 0.008 mm
• Husillos a bolas: 40 / 32 / 36 mm
• Guías: 35 / 35 / 45 mm
• Requisito eléctrico total: 15 KVA
• Peso aproximado: 6200 kg
