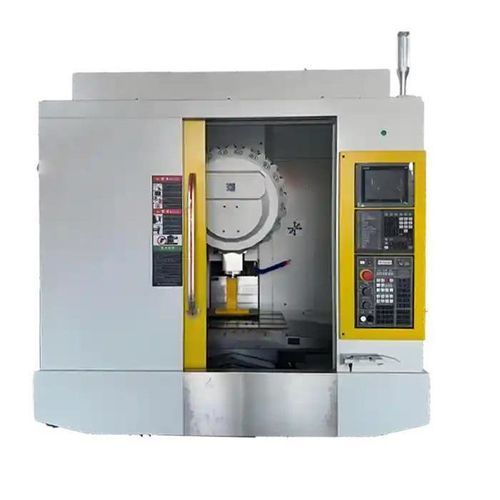

Taladradora-mandrinadora CNC TC-1065

de tipo mesa3 ejespara placas

Visión general
El TC-1065 es un centro de mecanizado de perforación y roscado CNC de mesa ancha y alta velocidad, diseñado para procesar eficientemente montajes sobredimensionados o configuraciones multi-pieza. Con un husillo de alta velocidad de 20.000 rpm, carrera X de 1000 mm y recorrido Y de 650 mm, y una mesa amplia para ensamblajes pesados, esta máquina está optimizada para producción de alto rendimiento en taladrado de precisión y roscado sobre superficies extensas.

Detalles principales del producto

• Tamaño de la mesa (largo × ancho): 1100 × 650 mm
• Recorrido X / Y / Z: 1000 / 650 / 300 mm
• Capacidad máxima de carga (mesa): 450 kg
• Velocidad de husillo: 20.000 rpm

Características clave

• Husillo 20.000 RPM (BT30 / BT40 opcional): Taladrado muy rápido, roscado de paso fino y acabados limpios en aluminio y aleaciones ligeras.
• Recorrido X 1000 mm + Y 650 mm: Gestiona componentes grandes individuales o configuraciones multi-fixture.
• Capacidad de carga 450 kg en mesa amplia: Mantiene rigidez y estabilidad para soportes de piezas extensas sin deformación.
• Recorrido Z 300 mm: Adecuado para piezas de espesor bajo a medio o taladrado de cavidades poco profundas.
• Amplia compatibilidad de controles: Disponible con FANUC, Siemens, Mitsubishi o GSK para uso global.

Configuraciones recomendadas

• ATC tipo disco de 20 posiciones para cambios rápidos de herramienta y ciclos de taladrado multi-función.
• Sistema de refrigeración por niebla de aceite o MQL para proteger filos de herramienta en el roscado de aluminio y cobre.
• Kit de sondaje y alineación para automatizar la puesta a cero y mejorar la repetibilidad en piezas grandes.
• Dispositivos de sujeción neumáticos para cierre rápido en trabajos por lotes en producción masiva.
• Sistema transportador de virutas para manejar residuos de múltiples operaciones de taladrado profundo.

Caso de aplicación (ejemplo)

• Cliente: fabricante de armarios de control industrial (Alemania).
• Uso: perforado y roscado de paneles base y cubiertas superiores de cajas eléctricas.
• Configuración: TC-1065 equipado con ATC de 20 herramientas, refrigeración en niebla y fijación por vacío personalizada.
• Resultados reportados: 60 ciclos de agujero/rosca en <45 segundos; tolerancia de posición del agujero ≤ ±0,01 mm; tiempo de ciclo reducido ~32% frente a la anterior solución de taladro pórtico.

Información adicional de rendimiento y precisión

• Precisión de posicionamiento: típico ±0,005 mm; repetibilidad ±0,003 mm.
• Capacidad de avance rápido referenciada hasta ~48–60 m/min (según configuración).
• Recomendado para componentes en metales ligeros (soportes de aluminio, piezas 3C, disipadores, carcasas de teléfonos) y piezas automotrices de precisión que requieren taladrado y roscado a alta velocidad.

Especificaciones técnicas

• Modelo: Serie TC-1065
• Tamaño de mesa: 1100 × 650 mm
• Recorrido X / Y / Z: 1000 / 650 / 300 mm
• Carga máxima mesa: 450 kg
• Velocidad de husillo: hasta 20.000 rpm (BT30 estándar; BT40 opcional)
• Opciones de husillo: husillo de alta velocidad y precisión; refrigeración a través del husillo (CTS) opcional
• Compatibilidad de control: FANUC / Siemens / Mitsubishi / GSK (opcional)
• Magacín de herramientas: ATC disco 20 posiciones recomendado (opcional)
• Refrigeración: niebla de aceite o MQL recomendado para roscado en no férreos
• Sondaje y alineación: kit de sondaje disponible (opcional)
• Sujeción: fijaciones neumáticas soportadas (opcional)
• Gestión de virutas: transportador de virutas disponible (opcional)
• Precisión típica de posicionamiento: ±0,005 mm; repetibilidad ±0,003 mm
• Avance rápido típico: hasta 48–60 m/min (dependiendo de modelo/configuración)
