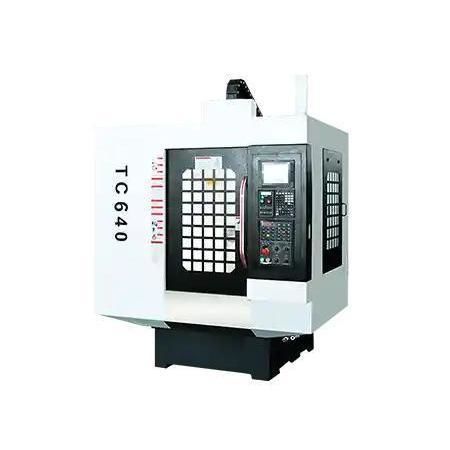

Taladradora-mandrinadora CNC TC-640

vertical3 ejespara placas

Resumen
El TC-640 es un centro vertical CNC de taladrado y roscado diseñado para mecanizado de múltiples taladros a alta velocidad y con precisión en piezas de longitud media y fijaciones multicomponente. Incorpora un husillo BT30 a 20.000 rpm, recorrido en X de 600 mm y una mesa con capacidad de 300 kg para procesos con múltiples utillajes.

Características principales

• Husillo 20.000 rpm con interfaz BT30 para taladrado sin rebabas y ciclos de roscado rápidos.
• Recorrido X de 600 mm para albergar piezas más largas o sujeciones multipieza.
• Mesa de 300 kg apta para utillajes de trabajo medio y configuraciones densas.
• Recorridos Y/Z compactos (400 / 300 mm) para piezas con características estrechas.
• ATC opcional de 16–20 posiciones para cambios rápidos de herramienta en trabajos multiproceso.

Configuraciones recomendadas

• Sistema neblina de aceite o MQL para mejorar la vida útil de la herramienta y la evacuación de virutas durante roscado a alta velocidad.
• Placa de sujeción con múltiples abrazaderas para producción en serie o piezas espejadas.
• Sonda CNC opcional para alineamiento automático de pieza y ajuste de offsets de herramienta.
• Opción de refrigerante a alta presión para mejorar el acabado superficial y prolongar la vida de las herramientas.

Caso de aplicación

• Cliente: fabricante europeo de dispositivos inteligentes.
• Uso: taladrado y roscado de carcasas de aluminio para routers.
• Configuración: TC-640 con ATC de 16 herramientas y placa de sujeción para 2 piezas.
• Resultado: 48 ciclos de orificio/rosca completados en menos de 30 segundos con precisión de ±0,007 mm.

Detalles del producto

• Tamaño de mesa (largo × ancho): 700×400 mm
• Recorridos triaxiales (X / Y / Z): 600 / 400 / 300 mm
• Capacidad máxima de carga: 300 kg
• Velocidad del husillo: 20.000 rpm

Especificaciones del producto (vista tabla)
Rango de trabajo - Recorridos triaxiales (X/Y/Z) (mm) : 600/400/300
Rango de trabajo - Distancia desde el cono de la herramienta hasta la mesa (mm) : 150~450
Mesa - Tamaño (largo y ancho) (mm) : 700×400
Mesa - Capacidad máxima de carga (kg) : 300
Mesa - Ranura en T (número, ancho, espaciado) : 3×14×120
Husillo - Diámetro/cono (mm) : φ100/BT30
Husillo - Velocidad principal (rpm) : 20000
Husillo - Potencia motor husillo (kW) : 3.7/5.5
Velocidad - Velocidad rápida (ejes X/Y/Z) (m/min) : 48/48/48
Velocidad - Avance de corte (m/min) : 10/10/10
Magazine de herramientas - Número de herramientas : 21
Magazine de herramientas - Diámetro/longitud/peso máx herramienta : φ60 mm / 200 mm / 3 kg
Magazine de herramientas - Diámetro máximo (completo/adyacente) (mm) : 60 / 80
Magazine de herramientas - Tiempo de cambio herramienta (s) : 1.3
Precisión máquina - Precisión de posicionamiento (X/Y/Z) (mm) : 0.008
Precisión máquina - Repetibilidad de posicionamiento (X/Y/Z) (mm) : 0.005
Otros - Guía lineal (X/Y/Z) (mm) : 30/30/35
Otros - Husillo de bolas (X/Y/Z) (mm) : 32/32/32
Otros - Especificación servomotor (X/Y/Z) (N.m) : 9/9/22.5
Otros - Fuente de aire / presión : 280 L/min, 6~8 bar
Otros - Potencia eléctrica total de la máquina (KVA) : 15
Otros - Dimensiones exteriores máquina (XYZ) (mm) : 1880×2600×2700
Otros - Peso máquina (aprox.) (kg) : 3300

Especificaciones técnicas

• Modelo: TC-640
• Cono / interfaz del husillo: BT30
• Velocidad del husillo: hasta 20.000 rpm
• Potencia motor husillo: 3.7 kW (estándar) / 5.5 kW (opción)
• Recorridos X/Y/Z: 600 / 400 / 300 mm
• Tamaño mesa: 700×400 mm
• Carga máxima mesa: 300 kg
• Capacidad ATC: hasta 16–20 herramientas (opcional)
• Posiciones del magazine: 21
• Máx diámetro/longitud/peso herramienta: φ60 mm / 200 mm / 3 kg
• Rapids (X/Y/Z): 48 m/min
• Avance de corte (X/Y/Z): 10 m/min
• Precisión de posicionamiento: 0.008 mm; repetibilidad: 0.005 mm
• Guías (X/Y/Z): 30/30/35 mm
• Husillos de bolas (X/Y/Z): 32/32/32 mm
• Par servo (X/Y/Z): 9 / 9 / 22.5 N·m
• Requerimiento de aire: 280 L/min a 6–8 bar
• Capacidad eléctrica: 15 KVA
• Peso aproximado de la máquina: 3300 kg
