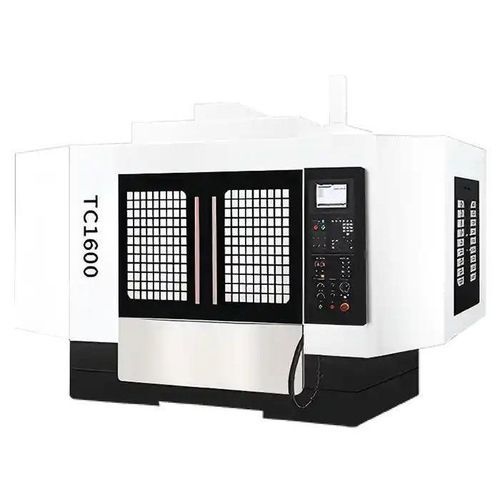

Taladradora-mandrinadora CNC TC-1600

vertical3 ejespara circuito impreso

Resumen del producto
La serie TC-1600 es un centro vertical CNC de taladrado y roscado de alta velocidad diseñado para el mecanizado de ciclo rápido de piezas pequeñas a medianas. Con un husillo de 20.000 rpm, un recorrido X de 1600 mm y una capacidad de carga de 450 kg, esta máquina está pensada para taladrado múltiple, roscado en ciego y contorneado de bolsillos en aluminio, cobre y plásticos técnicos.

Detalles principales

• Tamaño de bancada (largo × ancho): 1700×400 mm
• Recorridos tri-axiales (X / Y / Z): 1600 / 500 / 300 mm
• Capacidad máxima de carga (mesa): 450 kg
• Velocidad principal del husillo: 20.000 rpm
• Cono de husillo: BT30 / BT40
• Potencia motor del husillo: 5,5 / 7,5 kW
• Revólver de herramientas: 21 posiciones (Ø máximo herramienta φ60 mm / longitud 200 mm / peso 3 kg)
• Velocidad de desplazamiento rápido (X/Y/Z): 30 / 48 / 48 m/min
• Velocidad de avance de corte (X/Y/Z): 10 / 10 / 10 m/min
• Dimensiones totales máquina (XYZ): 3850 × 2620 × 2370 mm
• Peso máquina (aprox.): 4100 kg
• Volumen depósito de agua: 160 L
• Potencia eléctrica total: 15 KVA

Características clave

• Husillo de alta velocidad 20.000 RPM: Permite taladrado y roscado muy rápidos con reducción de tiempos de ciclo y bordes sin rebaba.
• Recorrido X extendido: 1600 mm para piezas largas o dispositivos multiestación.
• Recorridos Y/Z compactos: 500 / 300 mm adecuados para componentes planos o de perfil bajo con patrones de agujeros complejos.
• Mesa con capacidad 450 kg: Soporte estable para múltiples piezas o perfiles de aluminio pesados.
• Movimiento de ejes controlado por servomotor: Control de avance preciso para un acoplamiento fino de la herramienta y un posicionamiento exacto.

Configuraciones recomendadas

• Cambiador automático de herramientas (ATC) para reducir tiempos sin corte y mejorar la productividad multi-herramienta.
• Sistema de doble paleta para producción continua (carga de piezas mientras se mecaniza).
• Sistema de aceite en niebla o refrigerante a base de agua para alargar la vida útil de las herramientas y garantizar estabilidad térmica durante el roscado a alta velocidad.
• Prerregulador de herramientas / sonda Renishaw para automatizar la longitud de herramienta y la alineación de la pieza.
• Soportes antivibración para mejorar la precisión y la durabilidad de la máquina en operación continua a alta velocidad.

Caso de aplicación

• Cliente: Fabricante de electrónica de precisión (Corea del Sur).
• Uso: Taladrado y roscado a alta velocidad de marcos de aluminio para productos 3C.
• Ejemplo de configuración: TC-1600 con ATC, doble paleta y sistema de nebulización de refrigerante.
• Resultados reportados: Reducción media del tiempo de ciclo ~35%, redondez de agujeros dentro de ±0,01 mm, roscados completamente formados, rendimiento estable a alta velocidad sin sobrecalentamiento ni vibraciones.

Tabla de especificaciones (parámetros seleccionados)
Rango de trabajo — Carrera tri-axial (X/Y/Z) — Unidad: mm — 1600/500/300
Distancia desde la línea central del husillo hasta la superficie del riel guía de la columna — Unidad: mm — 516
Distancia desde la punta principal hasta la superficie de trabajo — Unidad: mm — 150~450
Banco de trabajo — Tamaño de bancada (largo y ancho) — Unidad: mm — 1700×400
Capacidad máxima de carga — Unidad: kg — 450
Ranura en T (número de ranuras, ancho/espaciado) — — 3×14×121
Eje principal — Velocidad del eje principal — Unidad: rpm — 20000
Agujero de cono del husillo — — BT30/BT40
Potencia del motor del husillo — Unidad: kW — 5,5/7,5
Velocidad — Velocidad de desplazamiento rápido (ejes X/Y/Z) — Unidad: m/min — 30/48/48
Velocidad — Avance de corte — Unidad: m/min — 10/10/10
Revólver de herramientas — Número de herramientas — — 21
Diámetro/longitud/peso máx herramienta — — φ60mm/200mm/3kg
Diámetro máximo (completo/adyacente) — Unidad: mm — 60/80
Precisión de la máquina — Precisión de posicionamiento (X/Y/Z) — Unidad: mm — 0.008
Precisión de la máquina — Precisión de posicionamiento repetida (X/Y/Z) — Unidad: mm — 0.005
Fuente de gas/presión de aire — — 280L/min 6~8bar
Potencia eléctrica total de la máquina — Unidad: KVA — 15
Volumen del depósito de agua — Unidad: L — 160
Dimensiones máquina (XYZ) — Unidad: mm — 3850×2620×2370
Peso de la máquina (aprox.) — Unidad: kg — 4100

Especificaciones técnicas

• Modelo / Serie: TC-1600 Series
• Velocidad del husillo: 20.000 rpm
• Cono del husillo: BT30 / BT40
• Opciones de potencia motor husillo: 5,5 kW o 7,5 kW
• Recorridos X/Y/Z: 1600 / 500 / 300 mm
• Tamaño de bancada: 1700 × 400 mm
• Carga máxima mesa: 450 kg
• Revólver de herramientas: 21 posiciones (Ø máximo φ60 mm, longitud 200 mm, peso 3 kg)
• Recorrido rápido: X/Y/Z = 30 / 48 / 48 m/min
• Avance de corte: X/Y/Z = 10 / 10 / 10 m/min
• Precisión de posicionamiento: 0,008 mm; repetibilidad: 0,005 mm
• Dimensiones máquina (L×W×H): 3850 × 2620 × 2370 mm
• Peso aprox.: 4100 kg
• Depósito de agua: 160 L; Potencia eléctrica: 15 KVA; Aire: 280 L/min a 6–8 bar
