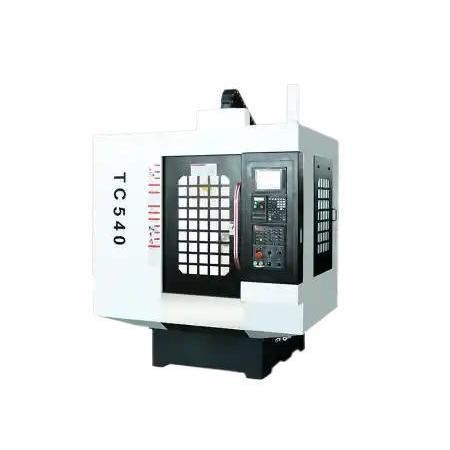

Taladradora-mandrinadora CNC TC-540

3 ejespara placa metálicade alta velocidad

Resumen
El TC-540 es un centro de mecanizado CNC compacto para taladrado y roscado, diseñado para la producción de piezas pequeñas a alta velocidad. Equipado con un husillo BT30 de 20.000 RPM, recorridos compactos X/Y/Z (500/400/300 mm) y una mesa de carga de 300 kg, combina alta velocidad de giro y control de ejes preciso para patrones de orificios densos y piezas con detalles finos.

Características clave

• Husillo BT30 20.000 RPM: taladrado rápido y roscado consistente en aluminio y plásticos.
• Recorridos compactos (X/Y/Z = 500 / 400 / 300 mm): optimizados para componentes de formato pequeño.
• Mesa con capacidad 300 kg: admite utillajes multi-pieza y cargas por lotes.
• Base de fundición ligera y aceleración rápida: reduce tiempos fuera de corte y mejora la eficiencia del ciclo.
• Compatibilidad con controladores CNC: FANUC, Mitsubishi, Siemens o sistemas locales.

Configuraciones recomendadas

• Cambiador automático de herramientas (ATC) para procesos multi-herramienta.
• Sistema de niebla de aceite para alargar la vida útil de las herramientas y mejorar el acabado del roscado.
• Sonda de pieza para reducir tiempos de montaje y mejorar la precisión de alineación.
• Almohadillas antivibración para aumentar la estabilidad en producción.
• Utillajes multiestación permitiendo procesar 8–12 piezas por ciclo.

Caso de aplicación

• Cliente: fabricante de accesorios móviles (Vietnam).
• Uso: taladrado y roscado de bandejas SIM y marcos de aluminio.
• Configuración: TC-540 con ATC y sujeción doble.
• Resultados: tiempo medio de ciclo 22 s por bandeja; precisión de orificio ±0,008 mm; rendimiento de roscado 100 %.

Especificaciones del producto (tabla)

• Recorrido triaxial (X/Y/Z): 500 / 400 / 300 mm
• Distancia eje husillo → superficie guía columna: 466 mm
• Distancia nariz de husillo → superficie de trabajo: 150 ~ 450 mm
• Tamaño de mesa (L × W): 650 × 400 mm
• Capacidad máxima de carga: 300 kg
• Ranuras en T (número × ancho × paso): 3 × 14 × 121 mm
• Velocidad del husillo: 20.000 RPM
• Conicidad del husillo: BT30
• Potencia motor husillo: 3,7 kW (std) / 5,5 kW (opc)
• Velocidad rápida (X/Y/Z): 48 / 48 / 48 m/min
• Avance de corte (X/Y/Z): 10 / 10 / 10 m/min
• Capacidad de magazín: 21 herramientas
• Diámetro/longitud/peso máx. herramienta: φ60 mm / 200 mm / 3 kg
• Diámetro máximo (completo/adyacente): 60 / 80 mm
• Precisión de posicionamiento (X/Y/Z): 0,008 mm
• Repetibilidad (X/Y/Z): 0,005 mm
• Suministro de aire: 280 L/min a 6–8 bar
• Potencia total: 15 KVA
• Volumen depósito refrigerante: 160 L
• Dimensiones máquina (L × W × H): 1880 × 2600 × 2700 mm
• Peso máquina (aprox.): 3200 kg

Características / especificaciones técnicas

• Modelo / Serie: TC-540
• Tamaño de mesa: 650 × 400 mm
• Recorridos X / Y / Z: 500 / 400 / 300 mm
• Capacidad máxima: 300 kg
• Velocidad del husillo: 20.000 RPM
• Conicidad: BT30
• Potencia husillo: 3,7 kW (std) / 5,5 kW (opc)
• Velocidad rápida: 48 m/min (X/Y/Z)
• Avance de corte: 10 m/min (X/Y/Z)
• Magazín de herramientas: 21 posiciones
• Tamaño máx. herramienta: φ60 mm / 200 mm / 3 kg
• Precisión de posicionamiento: 0,008 mm; Repetibilidad: 0,005 mm
• Ranuras en T: 3 × 14 × 121 mm
• Aire: 280 L/min @ 6–8 bar
• Potencia total: 15 KVA
• Capacidad refrigerante: 160 L
• Dimensiones máquina: 1880 × 2600 × 2700 mm
• Peso máquina: aprox. 3200 kg
