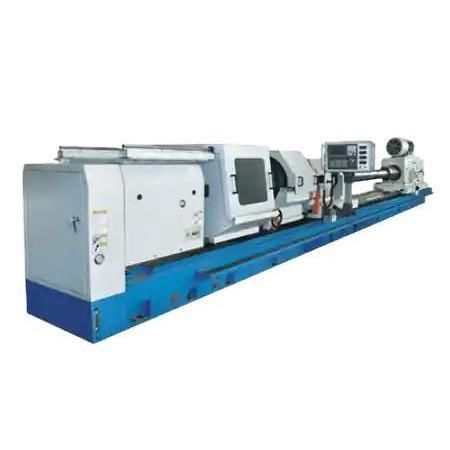

Mandrinadora horizontal TK2140

para orificios profundoshidráulica

Resumen del producto
Diseñada para el mandrinado de agujeros profundos en componentes pesados, la TK2140 realiza agujeros hasta ∅400 mm con un par de salida del husillo de 28 KN·m y una bancada de avance de 80 KN. Ofrece rectitud y acabado superficial constantes en largos recorridos, adecuada para cilindros hidráulicos, cañones y piezas tubulares de gran tamaño.

Características clave

• Diámetro máximo de mandrinado: ∅400 mm para tubos y cilindros grandes.
• Par del husillo: 28 KN·m para potencia de corte sostenida.
• Fuerza de avance (bancada): 80 KN para apoyo en operaciones de orificio profundo.
• Sistema de avance programable CNC para mayor precisión y repetibilidad.
• Compatible con herramientas BTA y sistemas de refrigeración/evacuación de virutas para agujeros profundos.

Configuraciones recomendadas

• Herramientas deep-hole BTA: mandrinado interno preciso con evacuación de virutas integrada.
• Sistema de refrigerante a alta presión: mejora la evacuación de virutas y la refrigeración de la herramienta.
• Apoyos steady rest: evita la flexión de la pieza en piezas largas.
• Control de avance automático servo: incrementa la precisión del avance.
• Transportador de virutas: mejora la limpieza y la automatización.

Caso de aplicación

• Cliente: Fabricante de equipos para petróleo y gas – Estados Unidos.
• Caso de uso: Mandrinado profundo de tubos hidráulicos de acero de pared gruesa (∅390 mm × 4500 mm).
• Configuración: TK2140 con sistema de herramientas BTA, bomba de refrigerante de alta presión, doble steady rest.
• Resultados: Desviación de rectitud del mandrinado: ≤ ±0.03 mm; rugosidad superficial: ≤ 3.0 μm; tiempo de ciclo por pieza de longitud completa: 65 minutos; comentario del cliente: "Esta máquina nos da tanto par como precisión; perfecta para nuestra línea de cilindros pesados."

Especificaciones del producto

• Modelo / Serie: TK2140 Series
• Rango de velocidades del husillo: 5–450 rpm
• Par máximo de salida del husillo: 28 KN·m
• Fuerza máxima de alimentación (bancada): 80 KN
• Rango de velocidad de avance (bancada): 0–5000 mm/min
• Rango de diámetro de mandrinado: ∅50–155 mm
• Diámetro máximo de mandrinado: ∅400 mm
• Peso de la máquina (3 m): 35 Kg; peso adicional por metro: 1000 Kg
• Tamaño de la máquina (L×A×H): 13850 × 4300 × 2300 mm

Especificaciones técnicas

• Herramientas compatibles: métodos BTA y gun drilling; admite refrigerante a alta presión y sistemas de evacuación de virutas
• Aplicaciones típicas: cilindros hidráulicos, cañones, ejes de husillo, vástagos de molde, placas de tubo, collares de perforación (relación longitud/diámetro >10)
